صندوق فرع كابل الجهد العالي (محطة التبديل الخارجية)

Deyan Electric هي شركة متخصصة في توريد الكهرباء الصناعية مع البحث والتطوير والإنتاج والخدمة المتكاملة. إن صندوق فرع الكابلات ذات الجهد العالي (محطة التبديل الخارجية) عبارة عن محطة تحويل خارجية مدمجة ومقاومة للعوامل الجوية لشبكات التوزيع من 6 إلى 35 كيلو فولت. فهو يتيح تفرع الكابلات وتوصيلها وعزلها بشكل آمن من خلال موصلات إضافية معزولة بالكامل، وتتميز بنقاط فصل مرئية وتأريض موثوق. يعمل هذا الحل الموفر للمساحة على تبسيط توسيع الشبكة وصيانتها.

إرسال استفسار

وصف المنتج

إن صندوق فرع الكابلات عالي الجهد (محطة التبديل الخارجية) عبارة عن محطة تحويل خارجية مدمجة ومقاومة للعوامل الجوية لشبكات التوزيع من 6 إلى 35 كيلو فولت، وهي عبارة عن وحدة رئيسية حلقية خارجية معزولة بالغاز ومدمجة مع التقنيات القياسية الدولية. تم تصميم صناديق فرع الكابلات عالية الجهد لشبكات التوزيع 12/24 كيلو فولت، وتتميز بعزل SF6 محكم الإغلاق، وبنية معيارية، وتشغيل بدون صيانة مناسب للبيئات القاسية. من خلال دعم وظائف الأتمتة القابلة للتوسيع، فإنه يتيح توزيعًا موثوقًا للطاقة عبر المجمعات الصناعية والمناطق الحضرية والمراكز التجارية مع تسهيل ذكاء الشبكة.

معلمة المنتج (المواصفات)

اسم المشروع			وحدة	تبديل التحميل
اسم المشروع			وحدة	وحدة تبديل التحميل C	الوحدة الكهربائية المركبة F	V- وحدة قواطع الدائرة
الجهد المقنن			كيلو فولت	12/24	12/24	12/24
التردد المقدر			هرتز	50	50	50
التصنيف الحالي			A	630	125	630
تصنيف النقل الحالي			A		1750
مستوى العزل المقدر	1 دقيقة من تردد الطاقة لتحمل الجهد (من الطور إلى الأرض)	بالتناوب في المعارضة	كيلو فولت		42/65
	1 دقيقة من تردد الطاقة لتحمل الجهد (من الطور إلى الأرض)	بين الفواصل	كيلو فولت		48/79
	البرق دفعة الجهد	بالتناوب في المعارضة	كيلو فولت		75/125
	البرق دفعة الجهد		كيلو فولت		85/145
تصنيف كسر الدائرة القصيرة الحالية			كيلو فولت	20	315	20
تصنيف إغلاق الدائرة القصيرة الحالية			كا	50	80	50
تصنيف تيار إغلاق الدائرة القصيرة (مفتاح التأريض)			كا	50		50
تصنيف قصير الوقت الصمود الحالي		الدائرة الرئيسية	كا	20	20	20
تصنيف قصير الوقت الصمود الحالي		مفتاح التأريض	كا	20	20	20
تصنيف المدة القصيرة		الدائرة الرئيسية	S	4		4
تصنيف المدة القصيرة		مفتاح التأريض	S	4	4	4
تصنيف الذروة الصمود الحالي		الدائرة الرئيسية	كا	50		50
تصنيف الذروة الصمود الحالي		مفتاح التأريض	كا	50	50	50
اختبار القوس الداخلي (اختبار قوس الاحتراق الداخلي)			A	630	20 كيلو أمبير/0.5 ثانية	630
تصنيف كسر حلقة مغلقة الحالية			A	630	محدودة بالفتيل	630
تصنيف كسر الحمل النشط الحالي			A	10	محدودة بالفتيل	25
تصنيف شحن الكابل وكسر التيار			ثانية	5000	17.4	3000
الحياة الميكانيكية		تحميل/قطع التبديل	ثانية	3000	5000	3000
		مفتاح التأريض	ثانية		3000	10000
		قواطع دوائر فراغ	الآلام والكروب الذهنية
ضغط غاز SF6 (الضغط المطلق عند 20 درجة مئوية)					0.035
معدل ضربات البرق السنوي					.025% سنويا
تصنيف الحماية لغرفة الهواء وأنبوب الصمامات					IP67
تصنيف حماية الضميمة والإسكان					IP4X

ميزة المنتج والتطبيق

تصميم خارجي مدمج

حماية البيئة الكاملة

تكنولوجيا عزل الغاز المتقدمة

تكوين وحدات مرنة

تشغيل بدون صيانة

مواقع التطبيقات

◇ محطات فرعية ثانوية مدمجة

◇ المؤسسات الصناعية والتعدينية الصغيرة

◇ محطات طاقة الرياح

◇ الفنادق ومراكز التسوق ومباني المكاتب والمراكز التجارية وغيرها.

◇ ج- وحدة تبديل التحميل

◇ وحدة توصيل كابل D-Direct

◇ وحدة توصيل الكابل المباشر مع مفتاح التأريض

◇ F- تحميل وحدة الجمع بين التبديل والصمام

◇ V- وحدة قاطع الدائرة الكهربائية

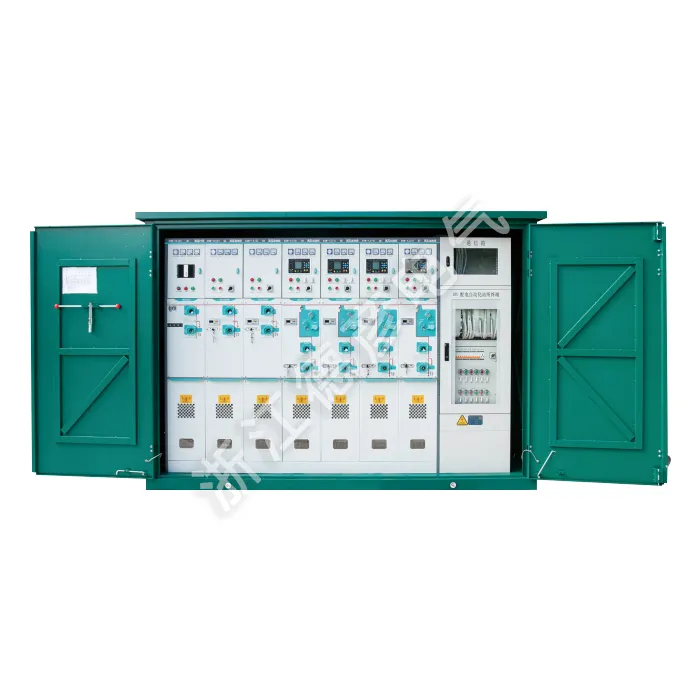

High Voltage Cable Branch Box (Outdoor Switching Station)
