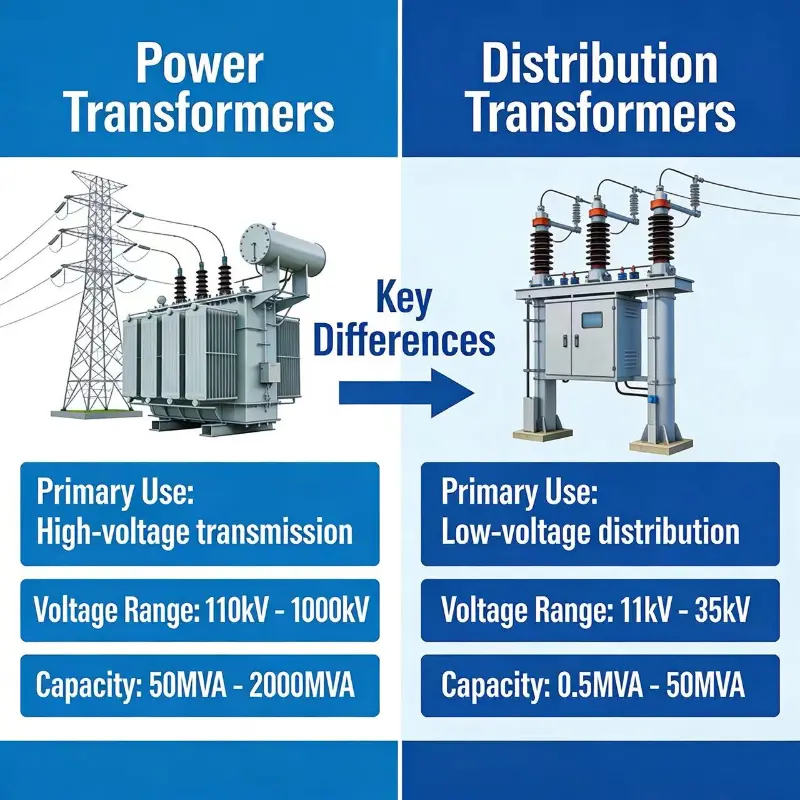

ما الفرق بين محول الطاقة ومحول التوزيع؟

ترتبط محولات الطاقة بشكل أساسي بشبكة النقل حيث تستخدم بشكل أساسي عند الجهد العالي، بينما تستخدم محولات التوزيع في طرف التوزيع وبالتالي فهي تواجه دائمًا مستويات جهد منخفضة.

الآن نأتي إلى الاختلافات

1. نظرًا لاستخدامها في شبكة النقل، فإنها تعمل عمومًا بجهد أكبر من 33 كيلو فولت بينما يتم توصيل محولات التوزيع بشكل عام بجهد أقل من 33 كيلو فولت.

2. بسبب ارتفاع معدل الجهد فإن مستوى عزل محولات الطاقة مرتفع للغاية بينما يكون مستوى عزل محولات التوزيع منخفضًا.

3. تكون تقلبات الأحمال أقل في محولات القدرة بينما تكون أكثر في محولات التوزيع لأنها متصلة مباشرة بالحمل.

4. محولات الطاقةتم تصميمها بحيث يمكنها تحمل فقدان النحاس وفقدان الحديد لمدة 24 ساعة وبالتالي فإن آلية التبريد الخاصة بها قوية جدًا بينما في محولات التوزيع يحدث فقدان النحاس على أساس دورة التحميل بينما يكون فقدان الحديد موجودًا دائمًا.

5. أثناء تصميم محولات الطاقة، يتم الحرص على أن تكون خسارة النحاس عند التحميل الكامل أقل. بينما في محولات التوزيع يتم الاحتفاظ بفقد الحديد عند الحد الأدنى.

6. في محولات الطاقة، تكون معدلات التصنيف أعلى ومن ثم نستخدم النواة المتفوقة كنواة فولاذية CRGO بينما يتم استخدام الفولاذ غير المتبلور في محولات التوزيع.

7. بما أن CRGO STEEL يمكن أن يحمل تدفقًا أكبر لكل وحدة وزن، فإن الوزن النوعي لمحولات الطاقة أقل من محولات التوزيع.

8. تم تصميم محولات الطاقة لتحقيق أقصى قدر من الكفاءة عند التحميل الكامل. ومن ثم وفقًا لشرط الكفاءة القصوى - فقدان النحاس ذو الحمل الكامل لمحولات الطاقة = فقدان الحديد.

· بينما في محولات التوزيع نأخذ أنها محملة بما يصل إلى 70 - 75 بالمائة من الخرج المقنن كمتوسط، وبالتالي فهي مصممة لتحقيق أقصى قدر من الكفاءة عند 70 - 75 بالمائة وبالتالي وفقًا لمعادلة الكفاءة القصوى -

فقدان النحاس عند الحمل الكامل = 2 * فقدان الحديد.

الصيغة - لتحقيق أقصى قدر من الكفاءة في المحولات (x ^2 * خسارة النحاس = فقدان الحديد) حيث يتم تحميل المحولات.

1. وبالتالي فإن تحميل محولات الطاقة هو 100% وبالتالي فإن فقدان النحاس = فقدان الحديد.

2. بالنسبة لمحولات التوزيع يكون التحميل 70% وبالتالي 0.7^2 * فقدان النحاس = فقدان الحديد وبالتالي فقدان النحاس = 2 * فقدان الحديد.
