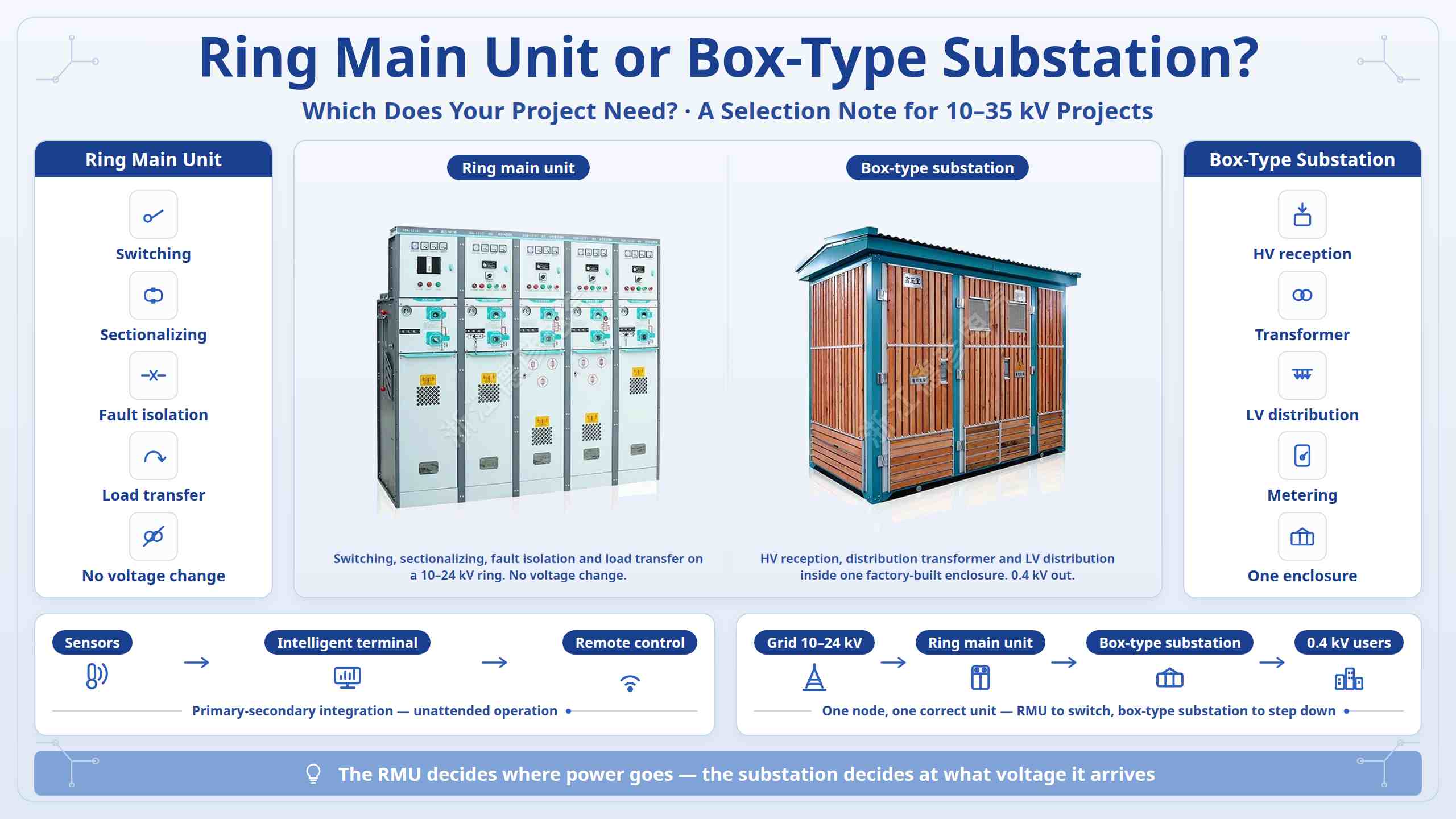

الوحدة الرئيسية الحلقية أو المحطة الفرعية من النوع الصندوقي: ما الذي يحتاجه مشروعك؟

في مشاريع التوزيع بقدرة 10-35 كيلو فولت، يتم ذكر الوحدة الرئيسية الحلقية (RMU) والمحطة الفرعية من النوع الصندوقي بشكل متكرر في نفس مراجعة التصميم. نظرًا لأن كلاهما مدمجان وكلاهما مصنوع في المصنع، يتم التعامل معهما أحيانًا كخيارات منافسة. إنهم ليسوا كذلك. يعود القرار إلى سؤال واحد حول العقدة التي تخطط لها: هل تحتاج هذه النقطة إلى خفض الجهد وتوزيع طاقة الجهد المنخفض، أم أنها تحتاج فقط إلى تبديل الخطوط وتقسيمها وتوصيلها؟شركة تشجيانغ ديان الكهربائية المحدودة (DEYAN ELECTRIC)، التي تصنع خطي الإنتاج، تحدد الحدود العملية أدناه.

I. وظيفتان مختلفتان

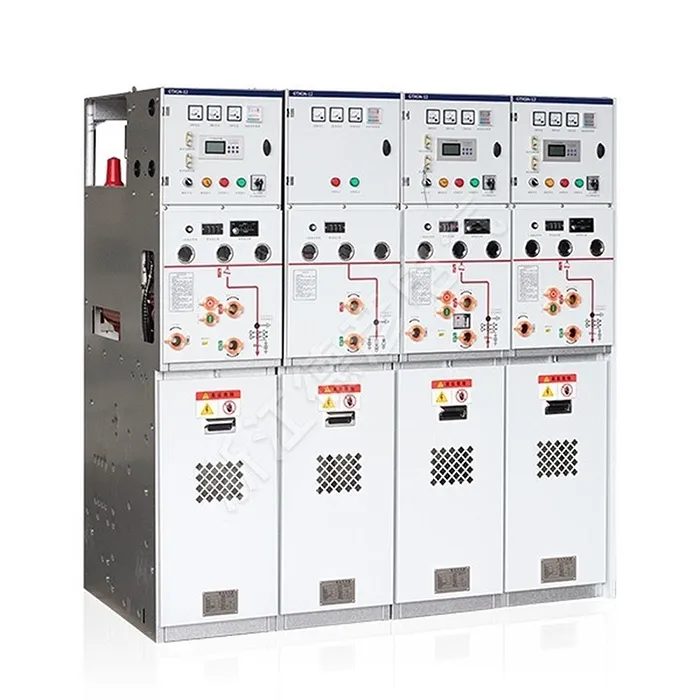

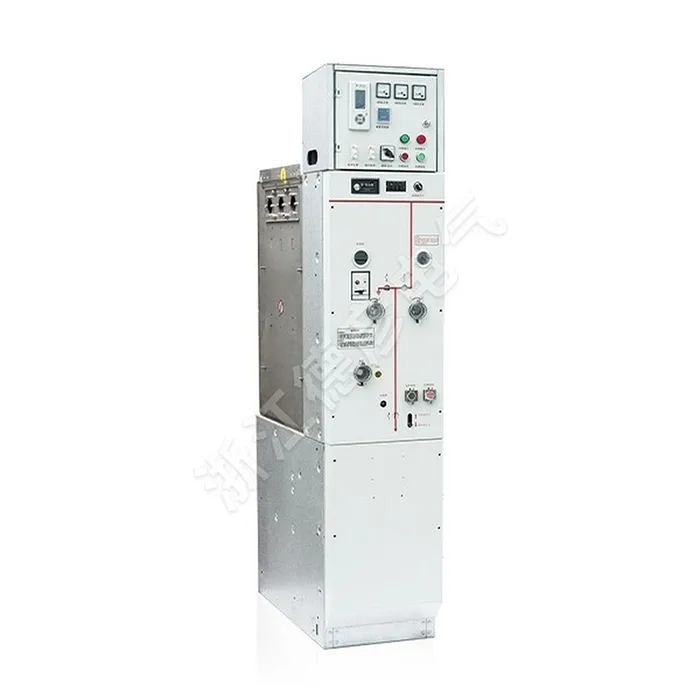

الوحدة الرئيسية الحلقية عبارة عن مجموعة مفاتيح معدنية مغلقة تستخدم في الشبكات الحلقية ذات الجهد المتوسط ​​10-24 كيلو فولت. مكوناته الداخلية هي مفاتيح فصل الحمل ومفاتيح التأريض والصمامات. فهو يقوم بالتبديل، وتقسيم الخط، وعزل الأخطاء، ونقل الحمل، بحيث يمكن قطع العطل في قسم واحد من الكابل دون انقطاع الإمداد إلى بقية الحلقة. لا يغير الجهد.

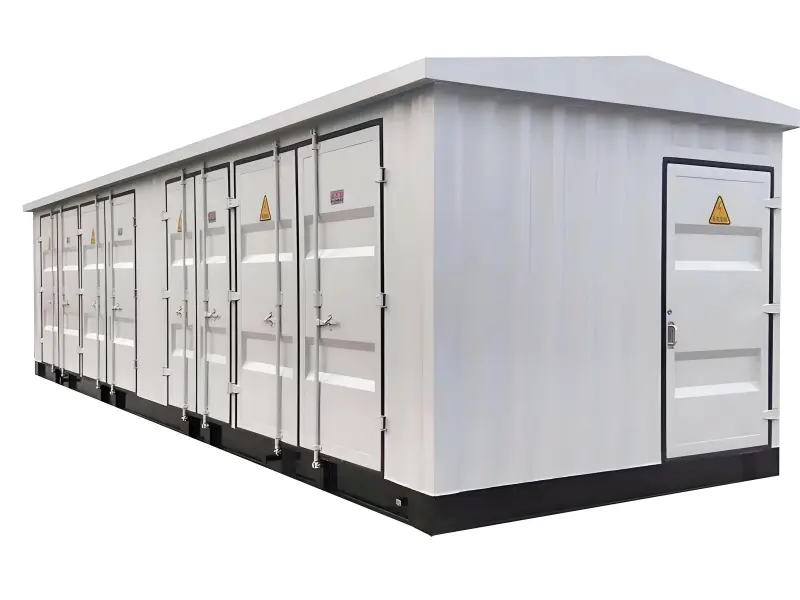

تدمج المحطة الفرعية من النوع الصندوقي استقبال الطاقة ذات الجهد العالي ومحول التوزيع وتوزيع الطاقة ذات الجهد المنخفض - جنبًا إلى جنب مع القياس والحاوية - في هيكل فولاذي متحرك ومغلق بالكامل. يتم تصنيعها مسبقًا في المصنع، ويتم تسليمها كوحدة كاملة، ويكون ناتجها عبارة عن طاقة منخفضة الجهد للمستخدمين النهائيين.

في سطر واحد: تقرر وحدة RMU أين تذهب الطاقة؛ تقرر محطة فرعية من النوع الصندوقي الجهد الذي تصل إليه وكيفية توزيعه.

ثانيا. مطابقة النموذج مع السيناريو الخاص بك

تجديد الكابلات الحضرية بإمدادات حلقة مزدوجة الطاقة وعدم وجود مكالمات تنحي محلية لوحدة RMU. تتطلب نقاط التحميل التي تحتاج إلى طاقة صادرة بقدرة 0.4 كيلو فولت - الأحياء السكنية وورش العمل والمناطق التجارية ومحطات الشحن - محطة فرعية من النوع الصندوقي. تفضل المواقع الخارجية أو الضيقة أو الرطبة أو المتربة وحدات RMU المعزولة بالغاز، والتي يقاوم خزانها المحكم التكثيف والغبار والضباب الملحي مع فحص أقل بكثير. تستخدم مشاريع الخلايا الكهروضوئية والتخزين والشحن كلاً من: المحطات الفرعية لصندوق الرفع والخزانات المتصلة بالشبكة التي تتعامل مع التحويل والاتصال بالشبكة، بينما تتعامل وحدات RMU المعزولة بالغاز مع التجميع والتبديل ضمن مساحة يمكن التحكم فيها.

ثالثا. في معظم المشاريع يعملون معًا

داخل العديد من المحطات الفرعية من النوع الصندوقي، تكون الوحدات الواردة والصادرة ذات الجهد العالي هي نفسها وحدات رئيسية دائرية مزودة بمفاتيح فصل الحمل. وحدة RMU هي مكون التبديل؛ المحطة الفرعية هي العلبة التي تضيف التحويل وتوزيع الجهد المنخفض حولها. وبالتالي فإن الحدود عملية وليست تنافسية - إذا كانت العقدة تقوم فقط بالتبديل والتقسيم إلى أقسام، فحدد وحدة RMU؛ إذا كان يجب أيضًا التنحي والتوزيع، فحدد محطة فرعية من النوع الصندوقي؛ وإذا كانت تلك المحطة تشكل أيضًا جزءًا من شبكة حلقية، فسيتم تحديد الاثنين معًا. الاتجاه السائد الحالي لكليهما هو التكامل الأساسي والثانوي: أجهزة الاستشعار ووحدات المراقبة داخل الخزانة، المتطابقة مع محطة توزيع ذكية خارجية، مما يتيح تحميل البيانات في الوقت الحقيقي، وتحديد موقع الخطأ تلقائيًا وعزله، والتحكم في التبديل عن بعد والتشغيل غير المراقب.

رابعا. ما يجب التحقق منه قبل تأكيد النموذج

حدد أولاً ما إذا كانت الشبكة عبارة عن حلقة شعاعية أو حلقة مزدوجة الطاقة - وهذا وحده يحدد ما إذا كانت هناك حاجة إلى وحدة RMU. ثم تحقق من الجهد المقنن (10/24/35 كيلو فولت)، والتيار المقنن، وتيار انقطاع الدائرة القصيرة باستخدام إعدادات الحماية المنسقة؛ ظروف الموقع بما في ذلك المساحة والرطوبة والغبار والضباب الملحي ودرجة الحماية، مع معدات مقاومة للانفجار وفقًا لمعيار GB 50058 عند الاقتضاء؛ ومتطلبات الحمل مثل سعة المحولات والدوائر الصادرة والنقل المحتمل. قارن التكلفة الأولى مقابل تكلفة دورة الحياة: تناسب المعدات المعزولة بالهواء المواقع الداخلية الجافة التي بها موظفو صيانة متخصصون، بينما تكلف المعدات المعزولة بالغاز تكلفة أكبر مقدمًا ولكنها تقلل من الصيانة في المواقع الخارجية أو التي يصعب فحصها.
