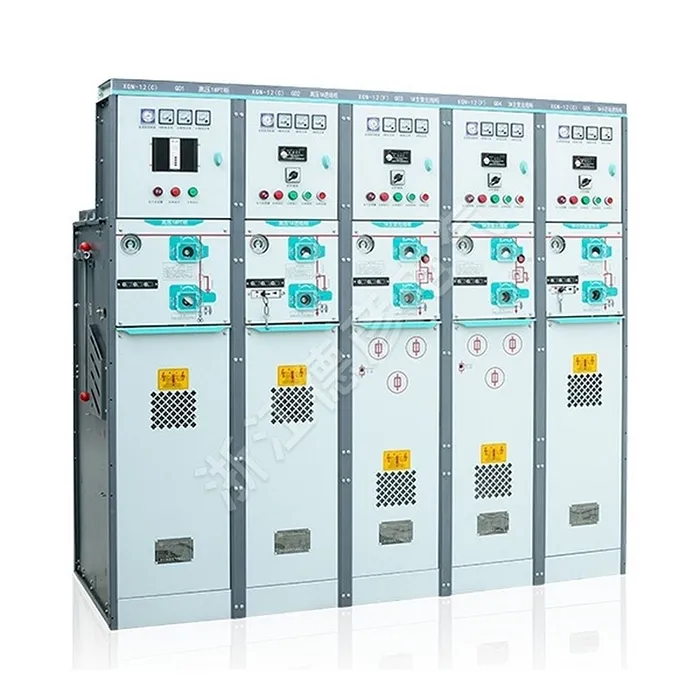

الوحدة الرئيسية الحلقية المعزولة بالغاز والمغلقة بالمعدن

Deyan Electric هي شركة متخصصة في توريد الكهرباء الصناعية مع البحث والتطوير والإنتاج والخدمة المتكاملة. الوحدة الرئيسية الحلقية المعزولة بالغاز والمغلقة بالمعدن عبارة عن مجموعة مفاتيح مدمجة وثابتة ومغلقة بالمعدن تستخدم غاز SF6 للعزل الفائق وإطفاء القوس الكهربائي. تم تصميم الوحدة الرئيسية الحلقية المعزولة بالغاز والمغلقة عقليًا لتوزيع الطاقة بشكل موثوق في الشبكات الثانوية بجهد 10-12 كيلو فولت. يضمن تصميمه المحكم والخالي من الصيانة السلامة والاستقرار، مما يجعله مثاليًا للشبكات الحضرية والمناطق الصناعية وغيرها من التطبيقات التي تهتم بالمساحة والتي تتطلب أداءً عاليًا ومقاومة بيئية.

إرسال استفسار

وصف المنتج

الوحدة الرئيسية الحلقية المعزولة بالغاز والمغلقة بالمعدن عبارة عن مجموعة مفاتيح كهربائية معزولة بالغاز ومغلقة بالمعدن مع قضيب توصيل مشترك. يمكن تكوين الوحدة الرئيسية الحلقية المعزولة بالغاز المغلقة عقليًا بوحدات تشمل وحدات تبديل الحمل، ووحدات تجميع مصهر تبديل الحمل، ووحدات قواطع الدائرة الفراغية، ووحدات تغذية قضيب التوصيل. ومن خلال استخدام سلسلة من التقنيات والمواد المتقدمة، فإنه يوفر أداءً كهربائيًا وميكانيكيًا متميزًا مع الحد الأدنى من التأثير البيئي والمناخي. مدمجة الحجم. توفر الوحدة الرئيسية الحلقية المعزولة بالغاز والمغلقة عقليًا سهولة التركيب والتشغيل المريح والتشغيل بدون صيانة وخيارات التكوين المرنة. يضمن تصميمه الواضح والبديهي تشغيلًا بسيطًا ومباشرًا. تتميز بقدرة أسلاك التغذية العالية، فهي تستوعب أنظمة الأسلاك المختلفة.

معلمة المنتج (المواصفات)

مشروع		الوحدة ج	الوحدة F	الوحدة الخامسة		الوحدة CB
		تبديل التحميل	مجموعة المعدات الكهربائية	تبديل فراغ	عزل/التأريض التبديل	قواطع دوائر فراغ	عزل/التأريض التبديل
الجهد المقنن	كيلو فولت	12	12	12	12	12	12
التردد المقدر	هرتز	50	50	50	50	50	50
تردد الطاقة يتحمل الجهد (من الطور إلى الطور/من الطور إلى الأرض)	كيلو فولت	42/48	42/48	42/48	42/48	42/48	42/48
دفعة البرق تحمل الجهد	كيلو فولت	75/85	75/85	75/85	75/85	75/85	75/85
التصنيف الحالي	A	630	سِجِلّ	630		1250/630
تصنيف كسر حلقة مغلقة الحالية	A	630
تصنيف شحن الكابل وكسر التيار	A	135/135
تصنيف إغلاق الدائرة القصيرة (الذروة)		50	80
تصنيف الذروة الصمود الحالي	كا	50
تصنيف قصير الوقت الصمود الحالي	كا/3 ثانية	20
تصنيف كسر الدائرة القصيرة الحالية	كا		31..5	20
تصنيف النقل الحالي	A		1750
الحد الأقصى للتصنيف الحالي للصمامات	A		125
مقاومة الحلقة	Ω	≥300	≥600
الحياة الميكانيكية	ثانية	5000	3000	5000	2000	5000	5000

ميزة المنتج والتطبيق

عزل الغاز المتقدم

الضميمة مختومة بالكامل

مدمجة وموفرة للمساحة

تعزيز السلامة

عمر خدمة ممتد وموثوقية

مواقع التطبيقات

◇ محطات فرعية ثانوية مدمجة

◇ المؤسسات الصناعية والتعدينية الصغيرة

◇ محطات طاقة الرياح

◇ الفنادق ومراكز التسوق ومباني المكاتب والمراكز التجارية وغيرها.

◇ ج- وحدة تبديل التحميل

◇ وحدة توصيل كابل D-Direct

◇ وحدة توصيل الكابل المباشر مع مفتاح التأريض

◇ F- تحميل وحدة الجمع بين التبديل والصمام

◇ V- وحدة قاطع الدائرة الكهربائية

Metal-Enclosed Gas-Insulated Ring Main Unit
