ما هي الوحدة الرئيسية للحلقة التي يجب عليك اختيارها؟

الوحدة الرئيسية الحلقية (RMU) هي مجموعة المفاتيح الكهربائية الأساسية لشبكات التوزيع الحلقية \(10\mathrm{kV}\) - ولكن اختيار الوحدة المناسبة ليس بالأمر السهل على الإطلاق. تعتمد الإجابة على المنتج نفسه بدرجة أقل من اعتمادها على بيئة التشغيل ونظام إمداد الطاقة والاحتياجات الوظيفية. تتناول هذه المقالة قرار الاختيار من خلال نموذج العزل وسيناريو التطبيق والمعلمات الكهربائية، حتى تتمكن من مطابقة وحدة RMU المناسبة لمشروعك.

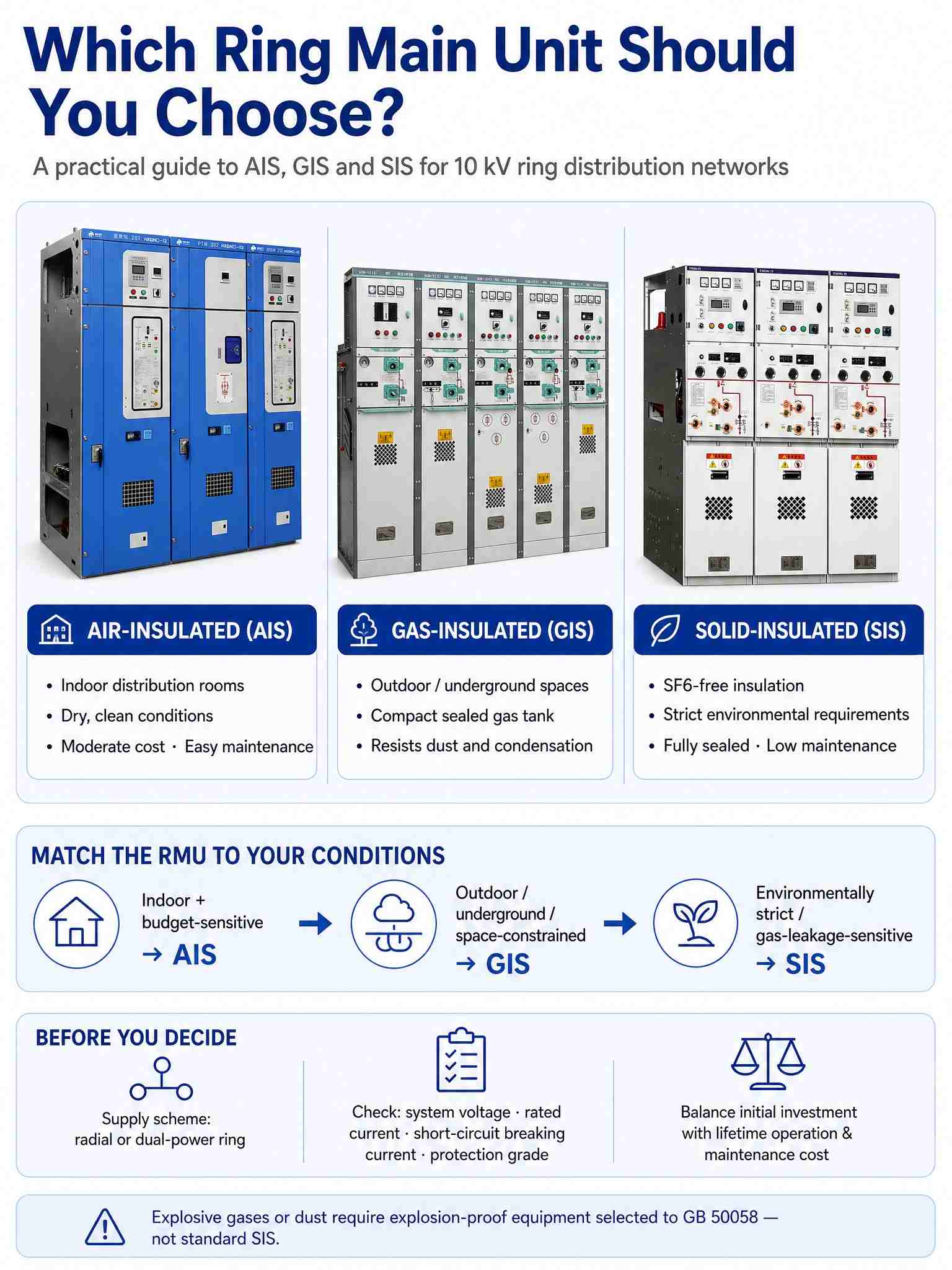

ابدأ بشكل العزل، فهو يحدد البصمة البيئية والقدرة على التكيف البيئي وعبء الصيانة.

• تتناسب وحدات RMU المعزولة بالهواء (AIS) مع غرف التوزيع الداخلية ذات الظروف الجافة والنظيفة والتي تتم صيانتها جيدًا. إنها توفر تكلفة معتدلة، وبنية بديهية، وسهولة الصيانة، ولكن الخزانات أكبر حجمًا وحساسة للرطوبة والغبار.
• تناسب وحدات RMU (GIS) المعزولة بالغاز محطات التحويل الخارجية، ومعارض الأنابيب تحت الأرض، ومساحات التوزيع الضيقة، والمشاريع الكهروضوئية. يوفر خزان الغاز المحكم الخاص بها حجمًا صغيرًا ومساحة صغيرة ومقاومة قوية للغبار والتكثيف - وبتكلفة أعلى.
• تناسب وحدات RMU (SIS) المعزولة الصلبة المشروعات ذات المتطلبات البيئية الصارمة - خالية من SF6، مع عدم وجود تسرب للغاز أو مخاطر الاحتباس الحراري - بالإضافة إلى السيناريوهات الحساسة للسلامة من الحرائق وتسرب الغاز. يتم تغليف الموصلات الأولية بشكل متكامل في راتنجات الإيبوكسي بدون تعبئة الغاز، مما يوفر تصميمًا مغلقًا بالكامل ومنخفض الصيانة، على الرغم من متطلبات المعالجة الأعلى.

ملحوظة: بالنسبة للمواقع التي تحتوي على غازات أو غبار متفجر، يجب استخدام معدات كهربائية مقاومة للانفجار تم اختيارها وفقًا لـ GB 50058 (كود تصميم التركيبات الكهربائية في الأجواء المتفجرة)، بدلاً من وحدات RMU القياسية المعزولة الصلبة.

ثم قم بمطابقة السيناريو.

بعبارات بسيطة: المشاريع الداخلية والحساسة للميزانية \(\rightarrow\) AIS؛ المواقع الخارجية أو تحت الأرض أو ذات المساحة المحدودة \(\rightarrow\) GIS؛ المشاريع الصارمة بيئيًا أو الحساسة لتسرب الغاز \(\rightarrow\) SIS (للأجواء المتفجرة حقًا، يلزم وجود معدات مقاومة للانفجار وفقًا لمعيار GB 50058). بالنسبة للمحطات الفرعية من نوع صندوق الطاقة الجديدة وشبكات التوزيع الذكية، أصبحت الوحدات المعزولة بالغاز مع التكامل الأولي والثانوي هي الاختيار السائد بشكل متزايد، مما يتيح المراقبة عن بعد، والإنذار التلقائي للأخطاء، والتشغيل غير المراقب.

التحقق من نظام إمدادات الطاقة والمعلمات الكهربائية.

بعيدًا عن شكل العزل، تأكد مما إذا كانت الشبكة تحتاج إلى مصدر شعاعي بسيط أو مصدر حلقة مزدوج الطاقة، وتحقق من المعلمات الأساسية - جهد النظام، والتيار المقدر، وتيار انقطاع الدائرة القصيرة، ودرجة الحماية. ويجب أن تتطابق هذه مع تكوين الشبكة ومقياس التحميل؛ وبخلاف ذلك، فحتى نوع العزل الصحيح لا يمكن أن يضمن التشغيل الآمن.

موازنة التكلفة الأولى مقابل التكلفة مدى الحياة.

الاختيار المعقول يزن الاستثمار الأولي مقابل تكاليف التشغيل والصيانة على المدى الطويل. يمكن للوحدة الرخيصة التي تتطلب صيانة متكررة أو التي لا تتناسب مع بيئتها أن تكلف أكثر بكثير على مدى فترة خدمتها. قم بمطابقة RMU مع شروطك - وليس مع السعر.
