ما هي الوحدة الرئيسية الحلقية وكيف تعمل؟

في تجديد خطوط أنابيب الكابلات الحضرية، ودعم توزيع الطاقة للطاقة الجديدة، ومشاريع إمدادات الطاقة للمجتمعات السكنية والمجمعات الصناعية،الوحدات الرئيسية الدائريةتعمل وحدات RMU بمثابة مجموعة المفاتيح الكهربائية الأساسية في شبكات التوزيع الحلقية ذات الجهد المتوسط ​​10-24 كيلو فولت. بفضل هيكل الخزانة المدمج، وتجميعات مفاتيح التحميل الموثوقة ووضع إمداد الطاقة الحلقي المرن، أصبحت وحدات RMU من المعدات الرئيسية لتوزيع الطاقة الخارجية، ومطابقة المحطات الفرعية الصندوقية، وتوزيع الطاقة عبر خطوط الأنابيب تحت الأرض. توفر هذه الوثيقة مقدمة تفصيلية تغطي مبادئ العمل الأساسية للمعدات، وخمس مزايا أساسية، والمواقع القابلة للتطبيق، والفحص والصيانة الروتينية، بالإضافة إلى الاتجاه الفني لوحدات RMU الجديدة المعزولة بالغاز الصديقة للبيئة في الصناعة، والتي تلبي كلمات البحث الرئيسية الشائعة في قطاع الكهرباء.

I. مبدأ العمل الأساسي

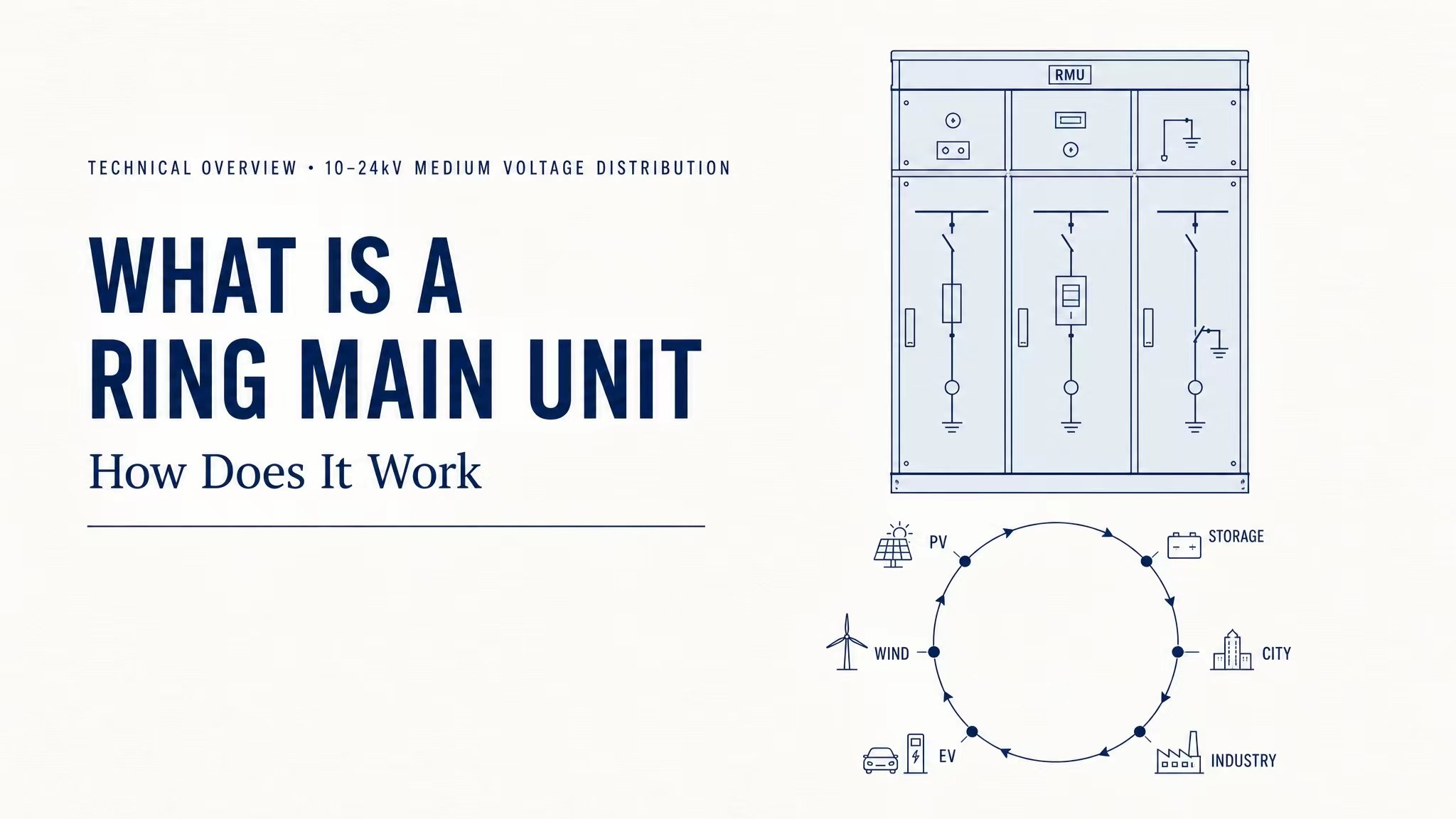

يشير مصدر الطاقة الحلقي إلى تشكيل حلقة إمداد الطاقة ذات الحلقة المغلقة عن طريق توصيل عدة كابلات عالية الجهد من طرف إلى طرف. مجهزة بمكونات داخلية بما في ذلك مفاتيح التحميل ومفاتيح التأريض والصمامات، تتحكم وحدات RMU في توصيل وفصل خطوط الكابلات داخل الحلقة.

عند حدوث تلف في الدائرة القصيرة أو الكابل في أحد أقسام الشبكة الحلقية، يمكن لوحدة RMU فصل الجزء المعيب بسرعة. لا يزال بإمكان الدوائر الصوتية نقل الطاقة في الاتجاهين، وتجنب انقطاع التيار الكهربائي عبر المنطقة بأكملها وتحسين استقرار إمدادات الطاقة لشبكات التوزيع الحضرية بشكل كبير --- وهذه هي وظيفتها الأساسية التي تميزها عن خزائن المفاتيح العادية ذات الجهد العالي.

ثانيا. خمس ميزات المنتج الأساسية

1. تصميم خزانة مدمج لتوفير مساحة التثبيت
بفضل البنية المعيارية المتكاملة، يكون حجمها الإجمالي أصغر بكثير من خزائن المفاتيح التقليدية ذات الجهد العالي. يمكن تركيبه مباشرة في أحزمة الطرق الخضراء، وآبار الكابلات وغرف توزيع الطاقة الضيقة تحت الأرض، مما يجعله مثاليًا لنقاط توزيع الطاقة الخارجية ذات المساحة النادرة في المدن.

2. وسائط عازلة اختيارية متعددة ذات أداء أمان متميز
يقدم السوق أنواعًا مختلفة، بما في ذلك المنتجات المعزولة بالغاز SF6 والصديقة للبيئة والصديقة للبيئة والمعزولة بالغاز والمعزولة بالهواء. هيكل الخزانة المغلق بالكامل مقاوم للماء والغبار مع درجة حماية IP67، ويقاوم التآكل الناتج عن المطر والرمال والرطوبة والضباب الملحي الساحلي للتشغيل الخارجي على مدار الساعة.

3. حلقة إمداد الطاقة مع عزل سريع للخطأ
وهو يدعم تبديل حلقة الطاقة المزدوجة. بمجرد حدوث خطأ في فرع واحد، تقوم الوحدة بقفل العطل وعزله على الفور دون انقطاع إمدادات الطاقة للمستخدمين الآخرين، مما يجعلها لا غنى عنها لترقية شبكة الطاقة وتجديدها في المناطق الحضرية القديمة.

4. هيكل بسيط مع أداء طويل الأمد بدون صيانة
المكونات الداخلية لوحدات RMU المعزولة بالغاز خالية من الأكسدة بواسطة الهواء المحيط، مما يقلل من عبء عمل الفحص اليومي. تتميز مفاتيح التحميل الميكانيكية بمتانة عالية ويمكنها تحمل عمليات التبديل المتكررة.

5. دعم الترقية الذكية عبر التكامل الابتدائي والثانوي
تم تجهيز وحدات RMU الذكية الجديدة بأطراف استشعار لمراقبة درجة الحرارة وضغط الغاز وإشارات خطأ الخط عن بعد. وهي متوافقة مع الأنظمة الخلفية للشبكة الذكية، فهي تتيح التشغيل غير المراقب والإنذارات التلقائية للأخطاء، بما يتماشى مع اتجاه التحول الذكي لتوزيع الطاقة.

ثالثا. سيناريوهات التطبيق الرئيسية

● تجديد الكابلات الأرضية في المناطق الحضرية القديمةوالشبكات الحلقية لتوزيع الطاقة الخارجية على طول الطرق البلدية

● وحدات توزيع الطاقة الكهربائية ذات الجهد العالي للأحياء السكنية والمجمعات التجاريةومواقف للسيارات تحت الأرض

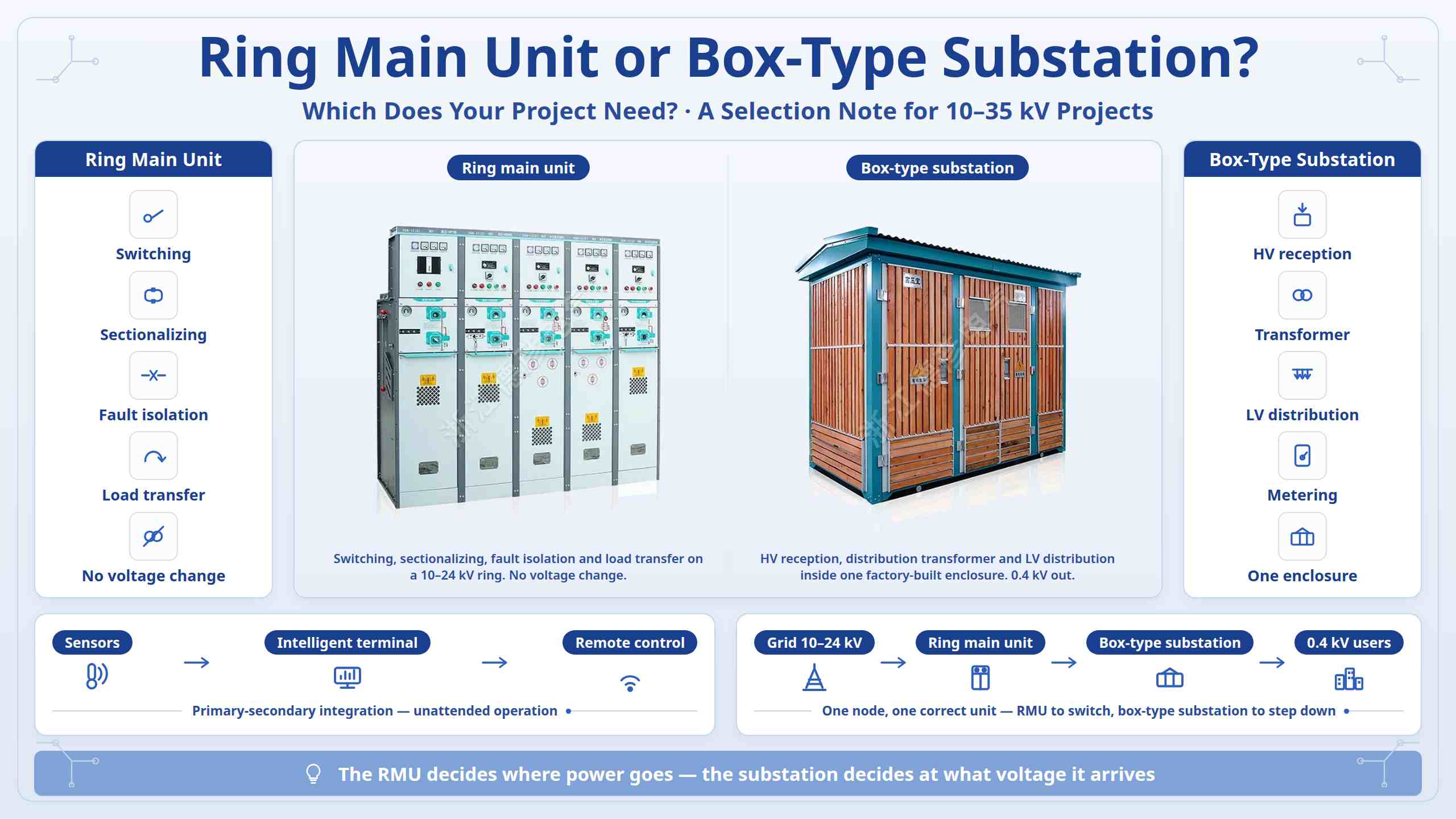

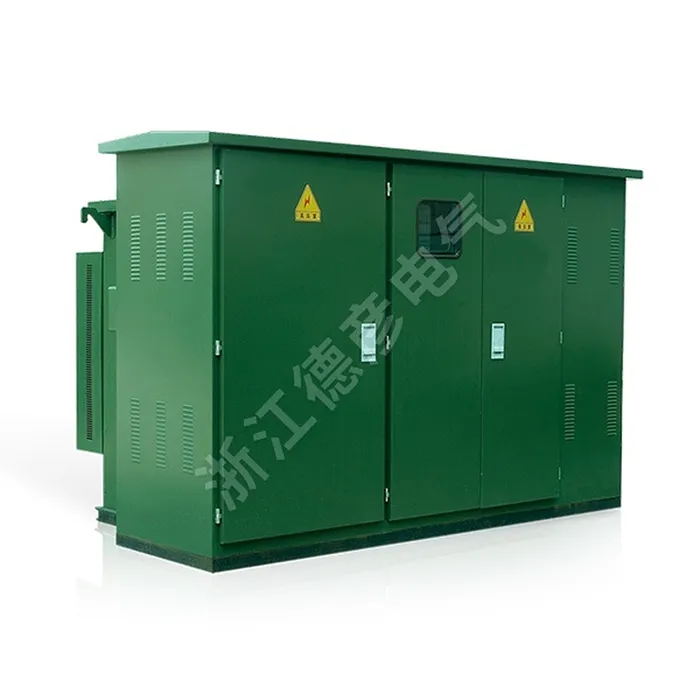

● خزائن التبديل الواردة والصادرةداخل المحطات الفرعية من نوع الصندوق

● توزيع الطاقة المتصلة بالشبكة بقدرة 10 كيلو فولتلمحطات الطاقة الكهروضوئية ومشاريع تخزين الطاقة الموزعة

● دعم أنظمة إمداد الطاقة للمجمعات الصناعية والمناطق الصناعية والمناجموالبنية التحتية للطرق السريعة

● نقاط إمداد الطاقة الدائرية الخارجية في الشوارع الساحلية والمدن والمناطق الريفية؛تتكيف الخزانات المضادة للتآكل مع بيئات التشغيل القاسية

رابعا. طرق الصيانة اليومية القياسية

1. قم بفحص الجزء الخارجي للخزانة بانتظامللخدوش أو التآكل أو شرائط الختم القديمة/التالفة على أبواب الخزانة؛ إصلاح الطلاء المتكسر لمنع الصدأ ودخول الماء.

2. قم بفحص ضغط غرفة الغاز بشكل دوريمن النماذج المعزولة بالغاز ومعالجة إنذارات تسرب الضغط المنخفض على الفور.

3. قم باختبار أداء التبديل السلس بشكل متكررمفاتيح التحميل ومفاتيح التأريض، وإزالة الغبار والحطام المتراكم داخل الخزانة.

4. تحقق من درجة حرارة وصلات الكابلاتللتخلص من المخاطر الخفية مثل أطراف الأسلاك السائبة والمسخنة بشكل زائد.

5. إجراء اختبارات تحمل الجهد الكهربي للعزل بشكل منتظموالتحقق من التشغيل العادي لمحطات المراقبة الذكية ومؤشرات الخطأ.

خامسا - اتجاه تنمية الصناعة

انطلاقًا من سياسة الكربون المزدوج، تكتسب وحدات RMU الصديقة للبيئة المعزولة بالهواء الجاف شعبية واسعة النطاق. إنها تحل محل سداسي فلوريد الكبريت الغازي الدفيئة التقليدي بالهواء النظيف كوسيلة عازلة لأداء بيئي فائق. وفي الوقت نفسه، أصبح التكامل الابتدائي والثانوي، والتصغير والذكاء من اتجاهات الصناعة السائدة، وتستمر وحدات الإدارة الإقليمية في تقديم دعم موثوق لبناء شبكات التوزيع الذكية الحضرية.
