العاكس لآلة سحب الأسلاك

Deyan Electric هي شركة متخصصة في توريد الأجهزة الكهربائية الصناعية، وتوفر حلولًا موثوقة وميزة سعرية جيدة، وتغطي الأسواق الأوروبية والأمريكية. إن العاكس LNC860L لآلة سحب الأسلاك لديه تحكم متقدم في التوتر وجودة مستقرة. مناسبة للشراء بكميات كبيرة، فهي تناسب صناعات الأسلاك والكابلات، مما يضمن التشغيل المستقر.

إرسال استفسار

وصف المنتج

سلسلة LNC860L من محولات التردد المخصصة لآلات سحب الأسلاك لا تمتلك جميع ميزات الأداء العالي لمحولات التردد ذات المتجهات 8605 فحسب، بل يمكنها أيضًا تحقيق التحكم في شد الحلقة المغلقة والتحكم في شد الحلقة المفتوحة، مما يلبي متطلبات اللف والفك المختلفة. يحتوي على نموذج رياضي مدمج للتحكم في لف التوتر والدعم الحساب التلقائي لقطر اللفة. يمكن استخدامه على نطاق واسع في صناعات مثل الأسلاك والكابلات ومعالجة الرقائق المعدنية واللف وسحب الأسلاك المعدنية وسحب الأسلاك البلاستيكية. يعد هذا العاكس لآلة سحب الأسلاك قياسيًا - ومجهزًا بوظيفة اتصال 485، ووحدة فرملة قياسية - ومجهز بطاقة تبلغ 22 كيلو واط أو أقل. نطاق الطاقة: 0.75 كيلو واط - 400 كيلو واط - 380 فولت.

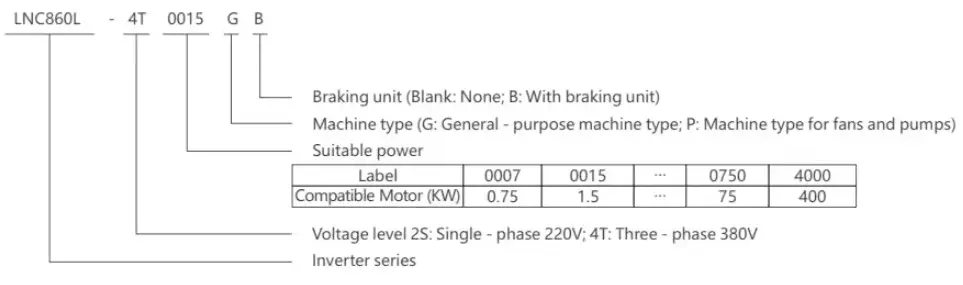

معنى النموذج

LNC860L Inverter for Wire-Drawing Machine

ميزات المنتج

▲تحكم ناقل عالي الأداء، وعزم دوران كبير منخفض التردد، وإخراج ثابت

▲يدعم العديد من برامج التشفير: ABZ التزايدي، وU التزايدي، والمحلل

▲ إدخال جهد عريض، تنظيم جهد الخرج التلقائي (AR)، عدم إيقاف التشغيل أثناء فقدان الطاقة اللحظي، مع قدرة تكيف أقوى

▲يدعم التحكم في شد الحلقة المغلقة والتحكم في شد الحلقة المفتوحة

▲مدمج - في نموذج رياضي للتحكم في لف التوتر، ويدعم الحساب التلقائي لقطر اللفة

▲بداية سلسة، تشغيل مستقر، وتوتر مستمر

▲السلك التلقائي - كشف الكسر، تعويض القصور الذاتي التلقائي

▲مجموعة نظام اللف والفك، يمكنها مشاركة ناقل التيار المستمر، مما يوفر الطاقة الكهربائية

▲مدمج - بخوارزمية PID المتقدمة، مع استجابة سريعة وقدرة على التكيف القوية وتصحيح الأخطاء بسهولة

▲ 16 - التحكم في السرعة بخطوة، يحقق PLC البسيط تحكمًا منطقيًا متعدد الوظائف مثل التوقيت والسرعة الثابتة وإعدادات الاتجاه

▲تدعم واجهة الاتصال RS485 المدمجة بروتوكول Modbus

▲ وظائف حماية متعددة: الجهد الزائد، التيار الزائد، التحميل الزائد، الحرارة الزائدة، إلخ

تعليمات اللوحة

نموذج:	LNC860L-4T0037GB/4T0055PB
قوة:	3.7 كيلو واط 9 أمبير/5.5 كيلو واط 13 أمبير
مدخل:	3PH AC380V 50 هرتز/60 هرتز
الإخراج:	3PH ACOV-380V أوهز-400 هرتز
س.ن:	الباركود

قائمة أنواع الآلات

نموذج محول التردد	قدرة الطاقة (كيلو فولت أمبير)	تيار الإدخال (أ)	تيار الخرج (أ)	المحرك المطبق (كيلوواط)
مصدر طاقة أحادي الطور: 220 فولت ± 15%، 50/60 هرتز
LNC860L-2S0007GB	1.5	8.2	5.0	0.75
LNC860L-2S0015GB	3.0	14.0	7.0	1.5
LNC860L-2S0022GB	4.0	23.0	9.6	2.2
مصدر طاقة ثلاثي الطور: 380 فولت ± 15%، 50/60 هرتز
LNC860L-4T0007GB	1.5	3.4	2.1	0.75
LNC860L-4T0015GB	3.0	5.0	3.8	1.5
LNC860L-4T0022GB	4.0	5.8	5.1	2.2
LNC860L-4T0037GB	5.9	10.5	9	3.7
LNC860L-4T0055GB	8.9	14.6	13	5.5
LNC860L-4T0075GB	11	20.5	17	7.5
LNC860L-4T0110GB	17	26	25	11
LNC860L-4T0150GB	21	35	32	15
LNC860L-4T0185GB	24	38.5	37	18.5
LNC860L-4T0220GB	30	46.5	45	22
LNC860L-4T0300G	40	62	60	30
LNC860L-4T0370G	57	76	75	37
LNC860L-4T0450G	69	92	91	45
LNC860L-4T0550G	85	113	112	55
LNC860L-4T0750G	114	157	150	75
LNC860L-4T0900G	134	180	176	90
LNC860L-4T1100G	160	214	210	110
LNC860L-4T1320G	192	256	253	132
LNC860L-4T1600G	231	307	304	160
LNC860L-4T2000G	250	385	377	200
LNC860L-4T2200G	280	430	426	220
LNC860L-4T2500G	355	441	465	250
LNC860L-4T2800G	396	495	520	280
LNC860L-4T3150G	445	565	585	315
LNC860L-4T3550G	500	617	650	355
LNC860L-4T4000G	565	687	725	400

المواصفات الفنية

غرض		مواصفة
خصائص التحكم	تردد الإخراج	0-500 هرتز
	تردد الناقل	0.8 كيلو هرتز ~ 12 كيلو هرتز يمكن تعديل تردد الناقل تلقائيًا وفقًا لخصائص الحمل
	دقة تردد الإخراج	0.01 هرتز
	وضع التحكم	التحكم في ناقل الحلقة المفتوحة (SVC) التحكم V/F التحكم في ناقل الحلقة المغلقة (FVC)
	خصائص عزم الدوران	مع تعويض عزم الدوران وتعويض الانزلاق، يمكن أن يصل عزم الدوران إلى 150% عند 0.5 هرتز
	دقة التحكم في عزم الدوران	±5%(FVC)
	معيار عمل منع المماطلة	تعيين كنسبة مئوية من التصنيف الحالي، تتراوح من 20٪ إلى 250٪
	نطاق تنظيم السرعة	1:100 (SVC) 1:1000 (FVC)
	دقة تثبيت السرعة	±0.5%(SVC) ±0.02%(FVC)
	القدرة الزائدة	150% من تيار الإخراج المقدر لمدة دقيقة واحدة
	منحنى V/F	أربعة أوضاع: خطي، متعدد النقاط، فصل V/f كامل، فصل V/f غير كامل
	منحنى التسارع والتباطؤ	أوضاع التسارع والتباطؤ الخطية أو المنحنى S؛ أربعة أوقات للتسارع والتباطؤ؛ نطاق زمني للتسارع والتباطؤ من 0.1 إلى 6500.0 ثانية
	الكبح العاصمة	تردد فرامل التيار المستمر: 0.00 هرتز ~ الحد الأقصى للتردد. وقت الكبح: 0.0 ثانية ~ 60.0 ثانية، القيمة الحالية لعمل الكبح: 0.0٪ ~ 100.0٪
	التحكم في الركض	نطاق تردد الركض: 0.00 هرتز ~ الحد الأقصى للتردد، تسارع الركض ووقت التباطؤ 0.1 ثانية ~ 6500.0 ثانية
	PLC بسيط، عملية سرعة متعددة الخطوات	يمكن تحقيق سرعة تشغيل تصل إلى 16 خطوة من خلال PLC المدمج أو محطات التحكم
	معرف المنتج المدمج	يمكنها بسهولة تحقيق نظام التحكم في الحلقة المغلقة للتحكم في العملية
	تنظيم الجهد التلقائي (AVR)	عندما يتغير جهد الشبكة، يمكنها تلقائيًا الحفاظ على جهد خرج ثابت
	وظيفة الحد الحالي السريع	تقليل أخطاء التيار الزائد إلى أقصى حد وحماية التشغيل العادي لمحول التردد
خصائص التشغيل	قناة قيادة التشغيل	ثلاث قنوات: مقدمة من لوحة التشغيل، مقدمة من محطات التحكم، مقدمة من منفذ الاتصال التسلسلي. يمكن تبديلها بطرق مختلفة
	مصدر التردد	عشرة مصادر تردد: مقدمة عن طريق مقبض اللوحة، مقدمة عن طريق لوحة التشغيل، مقدمة عن طريق الجهد التناظري، مقدمة عن طريق التيار التناظري، مقدمة عن طريق اتصال RS485، والتي يمكن تبديلها بطرق مختلفة
	مصدر التردد المساعد	عشرة مصادر تردد مساعدة. يمكنه تحقيق الضبط الدقيق للتردد المساعد وتوليف التردد بمرونة
	محطات الإدخال	ستة أطراف إدخال رقمية، يمكن استخدام إحداها كمدخل نبضي عالي السرعة. قناتا إدخال تناظريتان، Al1: نطاق الإدخال0~+10 فولت، Al2: نطاق الإدخال0~+10 فولت/0-20 مللي أمبير
	محطات الإخراج	محطة إخراج نبض عالية السرعة، إخراج إشارات الموجة المربعة من Ok هرتز ~ 50 كيلو هرتز، والتي يمكنها تحقيق إخراج الكميات الفيزيائية مثل التردد المحدد وتردد الإخراج محطة إخراج رقمية واحدة محطة إخراج مرحل واحدة محطتي إخراج تناظريتين: OV ~ 10V/0-20mA، والتي يمكن أن تشير إلى إخراج تردد الإخراج/التيار/الجهد/أمر التردد/سرعة الدوران/إشارات عامل الطاقة
	وظيفة الحماية	اكتشاف الدائرة القصيرة للمحرك عند تشغيل الطاقة وحماية فقدان الطور، وحماية التيار الزائد، وحماية الجهد الزائد، وحماية الجهد المنخفض، وحماية الحرارة الزائدة، وحماية الحمل الزائد، وما إلى ذلك
الحديد	مكان التطبيق	في الداخل، لا تتعرض مباشرة لأشعة الشمس، خالية من الغبار والغازات المسببة للتآكل والغازات القابلة للاشتعال ورذاذ الزيت وبخار الماء وتقطر الماء أو الملح، الخ
	ارتفاع	أقل من 1000م
	الرطوبة المحيطة	-10°C~+40°C (عندما تكون درجة الحرارة المحيطة بين 40°C~50°C، يلزم تشغيل التخفيض)
	رطوبة	أقل من 95% رطوبة نسبية، بدون تكثيف قطرات الماء
	اهتزاز	أقل من 5.9 م/ث² (0.6 جم)
	درجة حرارة التخزين	-20 درجة مئوية ~+60 درجة مئوية

LNC860L Inverter for Wire-Drawing Machine
