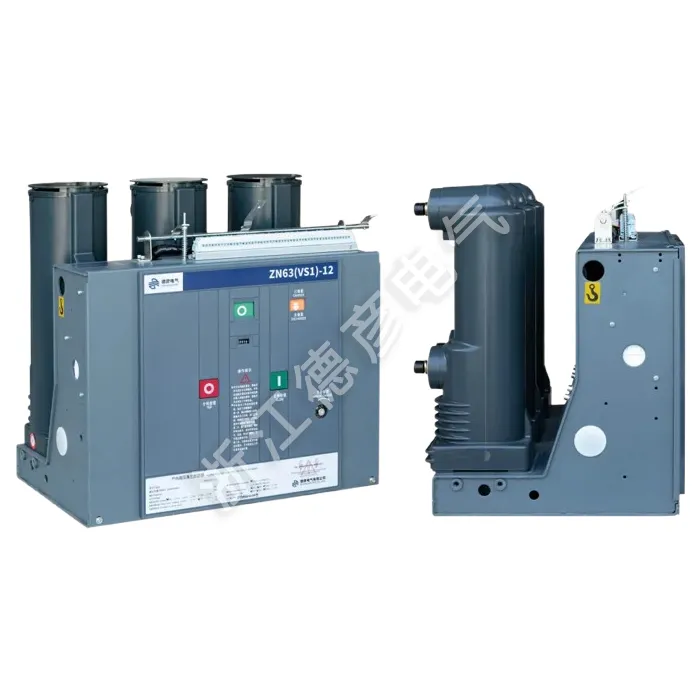

قواطع دوائر فراغية داخلية مع عربة يدوية

رقم سري

اسم

وحدة

بيانات

1

الجهد المقنن

كيلو فولت

12

2

أقصى جهد التشغيل

كيلو فولت

12

3

التصنيف الحالي

A

630

1250

630 1250

1600 2000

2500 3150

1250 1600

2000 2500

3150 4000

4

تصنيف تيار كسر الدائرة القصيرة (تيار الاستقرار الحراري المقدر - RMS)

كا

20/25

31.5

40

5

تصنيف إغلاق الدائرة القصيرة (الذروة)

كا

50/63

80

100

6

الذروة المقدرة لتحمل التيار (تيار الاستقرار الديناميكي المقنن - الذروة)

كا

50/63

80

100

7

4S تصنيف ماس كهربائى يتحمل التيار

كا

20/25

31.5

20/25

8

مستوى العزل المقدر

تحمل جهد العمل (قبل وبعد الكسر المقدر) / 1 دقيقة تحمل جهد تردد الطاقة

كيلو فولت

الارض 42 (الكسر 48)

تحمل الجهد (قبل وبعد الكسر المقنن) / ذروة مقاومة البرق المقدرة لتحمل الجهد الكهربي

الارض 75 (الكسر 85)

9

وقت الاستقرار الحراري المقدر

S

4

10

تسلسل التشغيل المقدر

منفصل -0.3S - مشترك -180S - مشترك

11

الحياة الميكانيكية

ثانية

20000

12

تصنيف ماس كهربائى كسر عدد فترات الراحة الحالية

ثانية

50

13

آلية التشغيل تصنيف إغلاق الجهد (DC)

v

التيار المتناوب 、 تيار مستمر 110,220

14

آلية التشغيل تصنيف جهد الفتح (DC)

v

التيار المتناوب 、 تيار مستمر 110,220

15

فجوة الاتصال

مم

11 ± 1

16

تجاوز الحد (طول ضغط زنبرك الاتصال)

مم

3.5±0.5

17

ثلاث مراحل إغلاق وفتح وقت الارتداد

آنسة

≥2

18

وقت ارتداد الاتصال أثناء الإغلاق

آنسة

≥2

19

متوسط ​​سرعة التعثر

آنسة

0.9 ~ 1.2

متوسط ​​سرعة الإغلاق

آنسة

0.5-~0.8

20

وقت الافتتاح

عند الحد الأقصى لجهد التشغيل

S

.050.05

21

عند الحد الأدنى من جهد التشغيل

.0.08

22

وقت الإغلاق

S

0.1

23

مقاومة كل مرحلة الدائرة الرئيسية

μΩ

630 ≥50

1250 ≥ 45

24

سمك التآكل التراكمي المسموح به للاتصالات المتحركة والثابتة

مم

3
