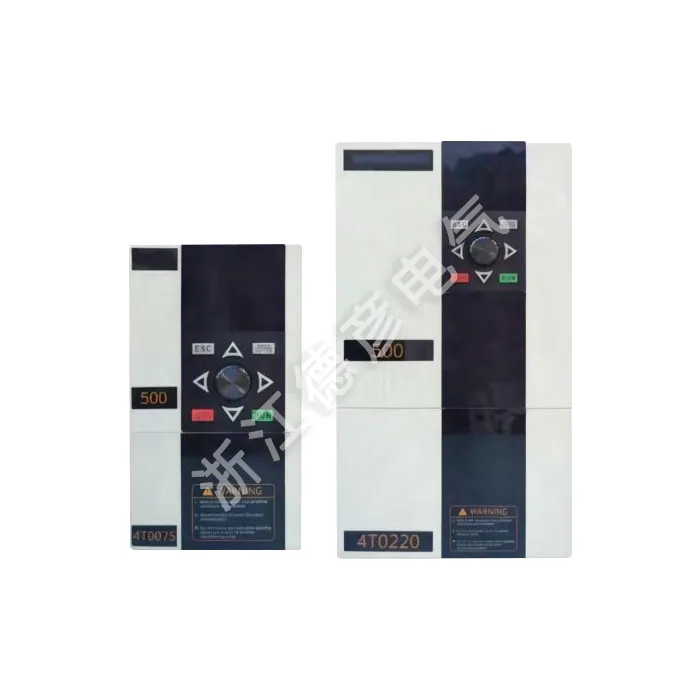

عاكس للأغراض العامة أحادي الأنبوب

تعتبر Deyan Electric موردًا محترفًا يتمتع بخبرة تصنيع غنية في الأجهزة الكهربائية الصناعية. يتميز الأنبوب الأحادي العاكس للأغراض العامة LNC500 بالجودة العالية وكثافة الطاقة العالية والوظائف الكاملة. مع ميزة سعرية جيدة للشراء بالجملة، فهو يدعم Modbus ويلبي الاحتياجات المتنوعة، مما يستحق الشراء.

إرسال استفسار

وصف المنتج

تم تطوير محولات التردد ذات الأنبوب الواحد ذات العاكس للأغراض العامة من سلسلة LNC500 استنادًا إلى منصة البرامج والأجهزة الجديدة تمامًا. من أجل تلبية متطلبات السوق من المعدات الميكانيكية بشكل أفضل مثل الأدوات الآلية، الطباعة، المنسوجات، الألياف الكيميائية، المواد الحجرية، والنقش، هذه السلسلة من محولات التردد تتميز بكثافة طاقة عالية، وظائف حماية كاملة، ووظائف تطبيق شاملة. وهو يدعم بروتوكول الاتصال Modbus القياسي (ملاحظة: بالنسبة لمحولات التردد بقدرة 7.5 كيلووات 380 فولت أو أقل، و5.5 كيلووات 220 فولت أو أقل، تكون واجهة الاتصال على بطاقة اتصال مستقلة. عند تقديم طلب، إذا لاحظت "بطاقة اتصال"، فسيتم تضمين وظيفة الاتصال القياسية 485. تأتي محولات التردد بقدرة أعلى من 7.5 كيلووات 380 فولت وما فوق 5.5 كيلووات 220 فولت وظيفة الاتصال القياسية 485). نطاق الطاقة: 0.75 كيلو واط - 5.5 كيلو واط - 220 فولت، 0.75 كيلو واط - 37 كيلو واط - 380 فولت.

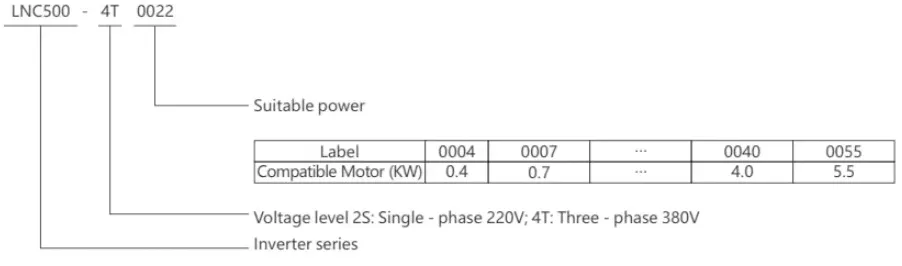

معنى النموذج

LNC500 General-Purpose Inverter (Single-Tube)

قائمة نماذج الآلات

الجهد وقوة محول التردد	تحميل للأغراض العامة
الجهد وقوة محول التردد	القدرة المقدرة (كيلو فولت أمبير)	تصنيف الانتاج الحالي (أ)	قوة المحرك المطبقة (كيلوواط)
220 فولت-0.7 كيلو واط	1.9	5	0.75
220 فولت - 1.5 كيلو واط	2.9	7	1.5
220 فولت - 2.2 كيلو واط	3.8	10	2.2
220 فولت - 4.0 كيلو واط	5.7	16	4
220 فولت - 5.5 كيلو واط	8.5	25	5.5
380 فولت - 1.5 كيلو واط	2.4	4.5	1.5
380 فولت - 2.2 كيلو واط	3.6	5.5	2.2
380 فولت - 4.0 كيلو واط	6.3	9	4
380 فولت - 5.5 كيلو واط	8.6	13	5.5
380 فولت - 7.5 كيلو وات	11	17	7.5
380 فولت - 11 كيلو واط	16.5	25	11
380 فولت - 15 كيلو وات	20	30	15
380 فولت - 18.5 كيلو واط	25.7	39	18.5
380 فولت - 22 كيلو وات	29.6	45	22
380 فولت - 30 كيلو وات	39.5	60	30
380 فولت - 37 كيلو واط	49.4	75	37

المواصفات الفنية

غرض			مواصفة
مدخل	تردد الجهد		ثلاث مراحل 380V50/60 هرتز	مرحلة واحدة 220 فولت50/60 هرتز
	تقلب الجهد		ثلاث مراحل 300 فولت ~ 460 فولت	مرحلة واحدة 170 فولت ~ 270 فولت
الإخراج	نطاق الجهد		4T # سلسلة: 0 ~ 380 فولت	سلسلة 2S #: 0 ~ 220 فولت
	نطاق التردد		0 ~ 600 هرتز
	القدرة الزائدة		110% على المدى الطويل، 150% لمدة دقيقة واحدة، 180% لمدة ثانيتين
خصائص التحكم	وضع التحكم		تحكم V/F	التحكم في ناقلات الحلقة المفتوحة
	عزم الدوران البداية		0 السرعة 180%	0 السرعة 180%
	نطاق تنظيم السرعة		1:100	1:200
	دقة ثبات السرعة		±0.5%	±0.1%
	وقت الاستجابة		≥20 مللي ثانية	≥5 مللي ثانية
	منحنى V/F		الإعداد التعسفي لمنحنيات V/F متعددة القطاعات ثلاثة منحنيات ثابتة: عزم الدوران الثابت، تقليل عزم الدوران 0، تقليل عزم الدوران 1
	تعزيز عزم الدوران		الإعداد اليدوي: 0.0~30.0% من الإخراج المقدر؛ التعزيز التلقائي: تحديد عزم الدوران المعزز تلقائيًا وفقًا لحالة الحمل
	القمع الحالي		يعمل التحكم في الحلقة المتداخلة الحالية على تحديد التيار بدقة ضمن نطاق معقول، وبالتالي تجنب الزيادات الحالية وتعثر الأخطاء
	قمع الجهد		في الحالات التي يتقلب فيها جهد الشبكة بشكل متكرر أو يكون هناك تسارع وتباطؤ متكرر، يتم استخدام التحكم الفريد في التنبؤ بالجهد للحد من الجهد ضمن نطاق معقول
	دقة التردد	الكمية التناظرية	0.1% من الحد الأقصى لتردد الإخراج
		الكمية الرقمية	0.01 هرتز
	دقة التردد	الكمية التناظرية	0.1% من الحد الأقصى لتردد الإخراج
		الكمية الرقمية	0.01% من تردد الإخراج المحدد
وظائف نموذجية	عملية متعددة السرعات		تحكم متعدد السرعات قابل للبرمجة على 8 مراحل، 6 أوضاع تشغيل متاحة للاختيار
	عملية التردد المتذبذب		تشغيل التردد المتأرجح: التردد المحدد مسبقًا والتردد المركزي قابلان للتعديل، وذاكرة الحالة والاستعادة بعد إيقاف التشغيل وانقطاع التيار الكهربائي
	التحكم PID		وحدة تحكم PID مدمجة (يتوفر تردد محدد مسبقًا)
	الاتصالات RS485		وظيفة الاتصال RS485 القياسية، ودعم بروتوكول الاتصالات MODBUS
	توفير الطاقة تلقائيًا		اضبط جهد الخرج وتعويض الانزلاق في الوقت الفعلي وفقًا لتيار الخرج، مما يتيح للمحرك العمل بأعلى كفاءة طوال الوقت
	تنظيم الجهد التلقائي		يمكن اختيار ثلاث طرق لتنظيم الجهد الديناميكي وتنظيم الجهد الثابت وتنظيم غير الجهد حسب الحاجة للحصول على تأثير التشغيل الأكثر استقرارًا
	كشف السرعة وإعادة التشغيل		إعادة تشغيل سلسة وإعادة تشغيل فورية للمحرك
	عداد		عداد داخلي واحد لسهولة تكامل النظام
	تردد الناقل		تركيب ناقل ثلاثي الطور: 1.5~12.0 كيلو هرتز
	إعداد التردد	المدخلات التناظرية	مدخلات الجهد: 0 ~ 10 فولت (مقاومة الإدخال 10 كيلو) (يمكن ضبط الحدود العلوية والسفلية) الإدخال الحالي: 0 ~ 20 مللي أمبير (جهد الحد العلوي 12 فولت) (يمكن ضبط الحدود العلوية والسفلية)
		الإدخال الرقمي	يمكن ضبطها بواسطة لوحة التشغيل، وواجهة RS485، ومحطات UP/DW، ويمكن أيضًا ضبطها في مجموعات مختلفة مع مدخلات تناظرية
	إشارة الإخراج	الإخراج التناظري	1-way0 ~ 10V الجهد أو 0 ~ 20mA الإشارة الحالية
		الإخراج الرقمي	مخرج ثنائي الاتجاه، مخرج مرحل خطأ أحادي الاتجاه (TA، TB، TC)
	الكبح	الكبح المتجدد	أكثر من 75%
		الكبح العاصمة	يمكن الاختيار منه أثناء بدء التشغيل والتوقف على التوالي، تردد التشغيل 0 ~ 50.00 هرتز، وقت التشغيل 0 ~ 20.0 ثانية أو التشغيل المستمر
وظيفة الحماية	حماية إمدادات الطاقة		حماية من انخفاض الجهد، حماية من عدم توازن الطاقة على ثلاث مراحل
	حماية العملية		حماية التيار الزائد، حماية الجهد الزائد، حماية العاكس الزائد، حماية الزائد العاكس، حماية المحرك الزائد، حماية فقدان مرحلة الإخراج، حماية محرك الوحدة، حماية فقدان مرحلة الإدخال، تحويل التيار الكهربائي حماية overioad
	شذوذ المعدات		شذوذ الكشف الحالي، شذوذ ذاكرة EEPROM، شذوذ وحدة التحكم، ارتفاع درجة حرارة المحرك، خطأ مشاركة MC، خطأ في درجة الحرارة
	اتصال المحرك		المحرك غير متصل، معلمات ثلاثية الطور غير متوازنة للمحرك، خطأ في تحديد المعلمة
بيئة	درجة الحرارة المحيطة		-10 درجة مئوية إلى +50 درجة مئوية (غير متجمدة)
	الرطوبة المحيطة		أقل من 90% (غير صقيع)
	البيئة المحيطة		في الداخل (لا يوجد ضوء الشمس المباشر، ولا توجد غازات قابلة للتآكل أو قابلة للاشتعال، ولا يوجد رذاذ زيت، أو غبار، وما إلى ذلك)
	ارتفاع		أقل من 1000 متر
	مستوى الحماية		IP20
	طريقة التبريد		تبريد الهواء القسري
	مستوى الاهتزاز		<20 م/ث²

LNC500 General-Purpose Inverter (Single-Tube)
