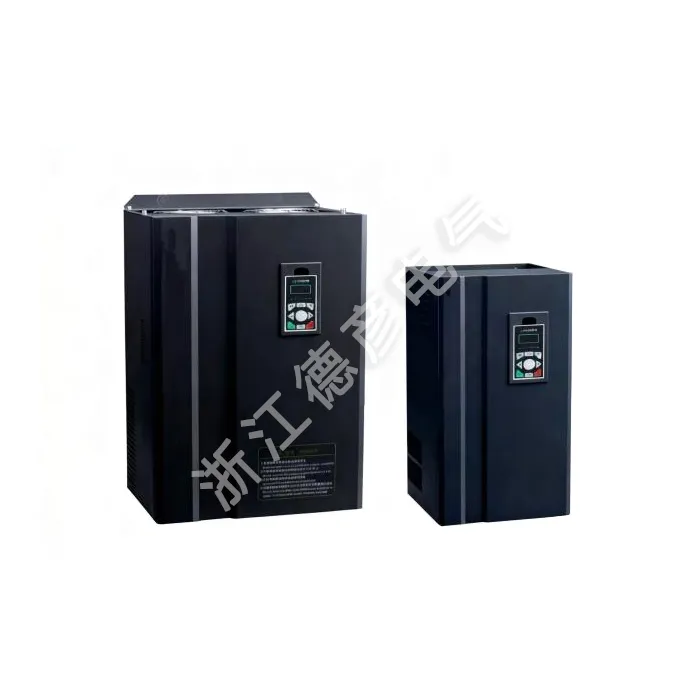

العاكس المتزامن المغناطيس الدائم

Deyan Electric هي شركة متخصصة في توريد الكهرباء الصناعية مع البحث والتطوير والإنتاج والخدمة المتكاملة، وتتميز بميزة سعرية جيدة وتغطية واسعة في الأسواق الأوروبية والأمريكية. يتميز العاكس المتزامن ذو المغناطيس الدائم LNC860E بتحكم متقدم في ناقلات الأمراض وجودة مستقرة. مناسب للشراء بالجملة، فهو يخدم سيناريوهات متطورة مثل مراكز CNC، مما يوفر تنظيمًا دقيقًا وموثوقًا لسرعة المحرك.

إرسال استفسار

وصف المنتج

إن محولات المغناطيس الدائم المتزامنة من سلسلة LNC860E هي عبارة عن محولات تردد متجهة للأغراض العامة عالية الأداء، تستخدم بشكل رئيسي للتحكم وضبط السرعة وعزم الدوران للمحركات المتزامنة ذات التيار المتردد ثلاثية الطور. يستخدم شريحة DSP 32 بت ويحتوي على خوارزميات تحكم أساسية مدمجة مثل التحكم في ناقل الحلقة المغلقة، والتحكم في ناقل الحلقة المفتوحة، والتحكم في عزم الدوران، مما يتيح التحكم في محرك المحركات المتزامنة ذات المغناطيس الدائم بأداء أعلى ودقة أعلى. إنه يوفر خرج عزم دوران عالي عند السرعات المنخفضة، ويتميز بخصائص ديناميكية جيدة، وقدرة تحميل زائد قوية للغاية، ويدعم بطاقات PG المختلفة. مع تحسين موثوقية المنتج والقدرة على التكيف البيئي، فإنه يعزز أيضًا التصميم لسهولة الاستخدام للعملاء والتخصص في الصناعة. مع المزيد من الوظائف المحسنة، والتطبيقات الأكثر مرونة، والأداء الأكثر استقرارًا، يمكن استخدامه على نطاق واسع في سيناريوهات التطبيقات المتوسطة إلى العالية مثل ماكينات قولبة الحقن، وضواغط الهواء، وأنظمة مؤازرة الطاقة المتوسطة إلى العالية، ومراكز التصنيع باستخدام الحاسب الآلي، ومعدات الرفع، ومعدات النسيج. يأتي هذا العاكس المتزامن مع المغناطيس الدائم بشكل قياسي مع وظيفة اتصال 485، وتأتي الطاقة البالغة 22 كيلو واط أو أقل بشكل قياسي مع وحدة الكبح. نطاق الطاقة: 0.75 كيلو واط ~ 400 كيلو واط - 380 فولت.

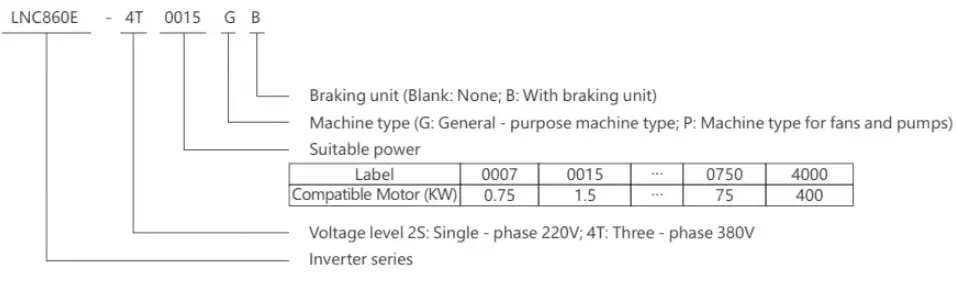

معنى النموذج

LNC860E Permanent Magnet Synchronous Inverter

ميزات المنتج

▲حلقة مفتوحة ومغلقة للتحكم في ناقلات الحلقة للمحركات المتزامنة ذات المغناطيس الدائم تدعم العديد من التشفيرات: ABZ تزايدي، وUVW تزايدي، ومحلل
▲مدخل جهد عريض، تنظيم جهد الإخراج التلقائي (AVR)، تشغيل بدون توقف أثناء فقدان الطاقة اللحظي، مع قدرة تكيف أقوى
▲يدعم طرق ضبط التردد المختلفة: الإعداد الرقمي، إعداد الكمية التناظرية، إعداد PID، إعداد اتصال RS485
▲بدء تشغيل سلس وتشغيل مستقر، مع وظيفة تتبع السرعة
▲يمكن مشاركة حافلة DC لتوفير الطاقة
▲ضوضاء منخفضة وقدرة قوية على مقاومة التداخل
▲سعة تحميل زائدة قوية، يمكن أن يعمل 150% من عزم الدوران المقدر لمدة 60 ثانية
▲مدمج - بخوارزمية PID المتقدمة، مع استجابة سريعة وقدرة على التكيف القوية وتصحيح الأخطاء بسهولة
▲16 - التحكم في السرعة بخطوة، PLC بسيط لتحقيق التحكم المنطقي متعدد الوظائف مثل التوقيت والسرعة الثابتة والتحكم في الاتجاه
▲وظائف حماية متعددة: الجهد الزائد، التيار الزائد، التحميل الزائد، الحرارة الزائدة، إلخ
▲يدعم عرض لوحة LCD وتشغيلها باللغتين الصينية والإنجليزية ويدعم اتصالات Profibus - DP وMODBUS
▲تعتمد هيكليًا تصميمًا مستقلاً لمجاري الهواء، ويمكن تفكيك المروحة بحرية، مع أداء جيد لتبديد الحرارة

تعليمات اللوحة

نموذج:	LNC860E-4T0040GB/4T0055PB
قوة:	4KW9A/5.5K
مدخل:	3PH AC380V 50 هرتز/60 هرتز
الإخراج:	3PH AC0V-380V 0HZ-400HZ
س.ن:	الباركود

المواصفات الفنية

غرض		مواصفة
خصائص التحكم	تردد الإخراج	0-500 هرتز
	تردد الناقل	0.8 كيلو هرتز ~ 12 كيلو هرتز. يمكن تعديل تردد الناقل تلقائيًا وفقًا لخصائص الحمل
	دقة تردد الإخراج	0.01 هرتز
	وضع التحكم	التحكم في ناقل الحركة ذو الحلقة المفتوحة (SVC) التحكم V/F التحكم في ناقل الحركة ذو الحلقة المغلقة (FVC)
	خصائص عزم الدوران	مع تعويض عزم الدوران وتعويض الانزلاق، يمكن أن يصل عزم الدوران إلى 150% عند 0.25 هرتز (SVC)
	دقة التحكم في عزم الدوران	±5%(FVC)
	معيار عمل منع المماطلة	تعيين كنسبة مئوية من التصنيف الحالي، تتراوح من 20% إلى 250%
	نطاق تنظيم السرعة	1:100 (SVC) 1:1000 (FVC)
	دقة تثبيت السرعة	±0.5%(SVC) ±0.02%(FVC)
	القدرة الزائدة	150% من تيار الإخراج المقدر لمدة دقيقة واحدة
	منحنى V/F	أربعة أوضاع: خطي، فصل V/f كامل متعدد النقاط، فصل V/f غير مكتمل
	منحنى التسارع والتباطؤ	أوضاع التسارع والتباطؤ الخطية أو المنحنى S؛ أربعة أوقات للتسارع والتباطؤ؛ نطاق زمني للتسارع والتباطؤ من 0.1 إلى 6500.0 ثانية
	الكبح العاصمة	تردد الكبح DC.0.00 هرتز ～ الحد الأقصى للتردد. وقت الكبح: 0.0 ثانية ~ 36.0 ثانية ، القيمة الحالية لعمل الكبح: 0.0٪ ～ 100.0٪
	السيطرة على الركض	نطاق تردد الركض: 0.00 هرتز ～ الحد الأقصى للتردد، تسارع الركض ووقت التباطؤ 0.1 ثانية ～ 6500.0 ثانية
	PLC بسيط، عملية سرعة متعددة الخطوات	يمكن تحقيق سرعة تشغيل تصل إلى 16 خطوة من خلال PLC المدمج أو محطات التحكم
	معرف المنتج المدمج	يمكنها بسهولة تحقيق نظام التحكم في الحلقة المغلقة للتحكم في العملية
	تنظيم الجهد التلقائي (AVR)	عندما يتغير جهد الشبكة، يمكنها تلقائيًا الحفاظ على جهد خرج ثابت
	وظيفة الحد الحالي السريع	تقليل أخطاء التيار الزائد إلى أقصى حد وحماية التشغيل العادي لمحول التردد
خصائص التشغيل	قناة قيادة التشغيل	ثلاث قنوات: مقدمة من لوحة التشغيل، مقدمة من محطات التحكم، مقدمة من منفذ الاتصال التسلسلي. يمكن تبديلها بطرق مختلفة
	مصدر التردد	عشرة مصادر تردد: مقدمة عن طريق مقبض اللوحة، مقدمة عن طريق لوحة التشغيل، مقدمة عن طريق الجهد التناظري، مقدمة عن طريق التيار التناظري، مقدمة عن طريق اتصال RS485، والتي يمكن تبديلها بطرق مختلفة
	مصدر التردد المساعد	عشرة مصادر تردد مساعدة. يمكنه تحقيق الضبط الدقيق للتردد المساعد وتوليف التردد بمرونة
	محطات نبوت	ستة أطراف إدخال رقمية، يمكن استخدام إحداها كمدخل نبضي عالي السرعة. قناتا إدخال تناظريتان، Al1: نطاق الإدخال0~+10 فولت، Al2: نطاق الإدخال0~+10 فولت/0-20 مللي أمبير
	محطات الإخراج	محطة إخراج نبض عالية السرعة، قادرة على إخراج إشارة موجة مربعة من Ok هرتز ~ 50 كيلو هرتز، والتي يمكنها تحقيق إخراج الكميات الفيزيائية مثل التردد المحدد وتردد الإخراج. يمكن اختياره كنوع استنزاف مفتوح محطة إخراج رقمية واحدة محطة إخراج مرحل واحدة محطتي إخراج تناظريتين: OV ~ 10V/0-20mA، والتي يمكن أن تشير إلى إخراج تردد الإخراج/التيار/الجهد/أمر التردد/سرعة الدوران/إشارات عامل الطاقة
عملية العرض ولوحة المفاتيح	شاشة LED	إنها مجهزة بـ 8 مفاتيح وظيفية، ومؤشر LED مكون من 5 أرقام مكون من 7 أجزاء، و5 مؤشرات LED للحالة يمكنها إجراء الدوران الأمامي، والدوران العكسي، وإعادة الضبط، والإيقاف، والركض، بالإضافة إلى إعداد المعلمات وعرضها
عملية العرض ولوحة المفاتيح	وظيفة الحماية	اكتشاف ماس كهربائى للمحرك عند التشغيل، وحماية فقدان الطور للمدخل والإخراج، والحماية من التيار الزائد، وحماية الجهد الزائد، وحماية الجهد المنخفض، وحماية من الحرارة الزائدة، وحماية من الحمل الزائد، وما إلى ذلك
البيئة	مكان التطبيق	في الداخل، لا تتعرض مباشرة لأشعة الشمس، خالية من الغبار والغازات المسببة للتآكل والغازات القابلة للاشتعال ورذاذ الزيت وبخار الماء وتقطر الماء أو الملح، الخ
	ارتفاع	أقل من 1000م
	الرطوبة المحيطة	-10°C~+40°C (عندما تكون درجة الحرارة المحيطة بين 40°C~50°C، يلزم تشغيل التخفيض)
	رطوبة	أقل من 95% رطوبة نسبية، بدون تكثيف قطرات الماء
	اهتزاز	أقل من 5.9 م/ث² (0.6 جم)
	درجة حرارة التخزين	-20 درجة مئوية ~+60 درجة مئوية
