ما الذي يجعل مجموعة المفاتيح الكهربائية الرئيسية ذات الحلقة المعدنية المغلقة للتيار المتردد موثوقة لتوزيع الطاقة الحديثة؟

مجموعة المفاتيح الكهربائية الرئيسية ذات الحلقة المعدنية المغلقة بالتيار المترددهو حل توزيع مدمج للجهد المتوسط ​​مصمم لتحسين استمرارية الطاقة والسلامة التشغيلية وعزل الأخطاء وكفاءة التركيب. من خلال الجمع بين وظائف التبديل والحماية والعزل والتأريض داخل حاوية معدنية، فإن هذه المعدات مناسبة بشكل خاص لشبكات التوزيع الحضرية والمرافق الصناعية والمباني التجارية ومشاريع البنية التحتية وتطبيقات الطاقة المتجددة. يشرح هذا الدليل هيكله ومبدأ التشغيل والمعلمات التقنية الرئيسية وميزات السلامة وسيناريوهات التطبيق والاعتبارات العملية لاختيار التكوين الصحيح.

جدول المحتويات

• 1. فهم مجموعة المفاتيح الكهربائية الرئيسية ذات الحلقة المعدنية المغلقة للتيار المتردد
• 2. لماذا هو مهم في توزيع الجهد المتوسط؟
• 3. كيف يتم تنظيم المفاتيح الكهربائية؟
  • مكونات التبديل والحماية
  • مقصورات الكابلات والاتصال
  • العلبة المعدنية وتصميم السلامة
• 4. كيف يعمل نظام Ring الرئيسي؟
• 5. ما هي المعلمات التقنية الأكثر أهمية؟
• 6. الفوائد الرئيسية لمشاريع توزيع الطاقة
• 7. أين يتم استخدامه بشكل شائع؟
• 8. ما الذي يجب على المشترين التحقق منه قبل الطلب؟
• 9. اعتبارات التثبيت والتشغيل والصيانة
• 10. التكوينات المعزولة بالهواء والمعزولة بالغاز
• 11. الأسئلة المتداولة
• 12. الاستنتاج

1. فهم مجموعة المفاتيح الكهربائية الرئيسية ذات الحلقة المعدنية المغلقة للتيار المتردد

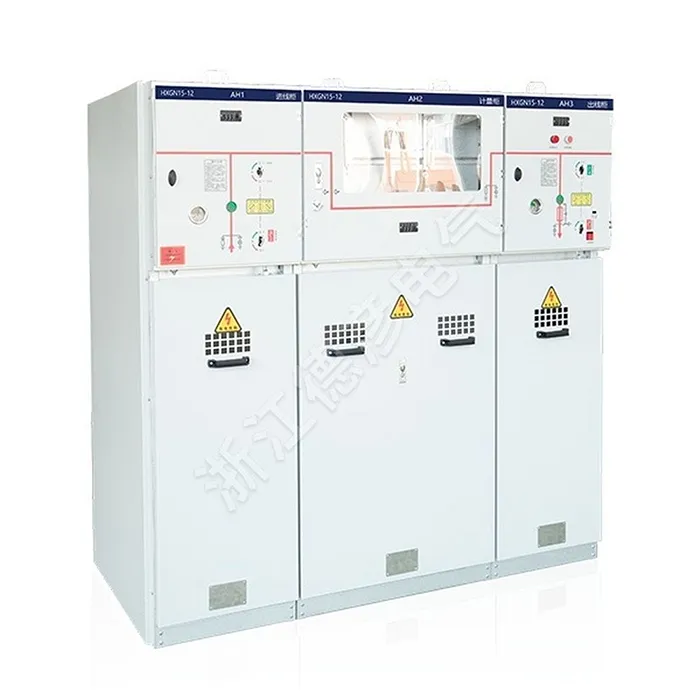

إن مجموعة المفاتيح الكهربائية الرئيسية ذات الحلقة المعدنية المغلقة بالتيار المتردد عبارة عن مجموعة توزيع كهربائي متوسطة الجهد مصممة لاستقبال الطاقة الكهربائية وتوزيعها وتبديلها وعزلها وحمايتها داخل شبكة توزيع حلقية أو شعاعية. فهو يضع معدات التبديل والحماية ذات الصلة داخل حاوية معدنية مؤرضة، مما يخلق حلاً مدمجًا ومنظمًا لتطبيقات الجهد المتوسط.

بموجب المواصفة IEC 62271-200، تغطي مجموعة المفاتيح الكهربائية وأجهزة التحكم المغلفة بالمعدن ذات التيار المتردد المعدات ذات الفولتية المقدرة التي تزيد عن 1 كيلو فولت وما يصل إلى 52 كيلو فولت. تعد الوحدات الرئيسية الحلقية أحد الأشكال العملية لهذه المعدات وترتبط على نطاق واسع بأنظمة توزيع الكابلات ذات الجهد المتوسط.

يصف مصطلح "الحلقة الرئيسية" ترتيب الشبكة بدلاً من مجرد الخزانة نفسها. في الشبكة الحلقية النموذجية، يمكن أن تصل الطاقة إلى نقطة التوزيع من اتجاهين. إذا حدث خطأ في أحد أقسام الكابل، فيمكن عزل القسم المتأثر بينما تستمر الشبكة المتبقية في تلقي الطاقة عبر المسار البديل.

بالنسبة لأصحاب المشاريع، تعالج هذه البنية أحد أهم تحديات التوزيع: الحفاظ على الخدمة الكهربائية مع التحكم في حجم المعدات وتعقيد التشغيل ومخاطر السلامة.

2. لماذا هو مهم في توزيع الجهد المتوسط؟

يجب أن تتعامل شبكات الطاقة الحديثة مع الأحمال المتزايدة مع الحفاظ على خدمة يمكن الاعتماد عليها. فالمنشآت الصناعية، والمجمعات التجارية، والمستشفيات، ومرافق النقل، ومراكز البيانات، ومنشآت الطاقة المتجددة لا يمكنها دائما أن تتحمل انقطاعات الطاقة لفترات طويلة.

يوفر النظام الرئيسي الدائري المصمم بشكل صحيح العديد من المزايا:

• استمرارية العرض:يمكن أن يوفر تكوين الحلقة مسارًا بديلاً للطاقة بعد حدوث خطأ معزول.
• العزل الخطأ:يمكن للمشغلين فصل القسم المتأثر دون إيقاف تشغيل شبكة التوزيع بأكملها دون داع.
• التثبيت المضغوط:تقلل معدات التبديل المتكاملة من البصمة مقارنة ببعض الترتيبات التقليدية.
• السلامة التشغيلية:تساعد العبوات المعدنية، وترتيبات التأريض، والأقفال المتداخلة، ومؤشر الموقع على تقليل المخاطر التشغيلية.
• التكوين المرن:يمكن تصميم مجموعات مختلفة من مفاتيح الحمل، وقواطع الدائرة، والصمامات، ومحولات التيار، ومحولات الجهد، ومفاتيح التأريض وفقًا لمتطلبات المشروع.

هذه الخصائص تجعل المفاتيح الكهربائية الحلقية ذات قيمة خاصة عندما تكون المساحة محدودة واستمرارية الخدمة الكهربائية هي أولوية التصميم الرئيسية.

3. كيف يتم تنظيم المفاتيح الكهربائية؟

على الرغم من أن التكوينات تختلف حسب الشركة المصنعة وفئة الجهد، إلا أن مجموعة المفاتيح الكهربائية الرئيسية ذات الحلقة المغلقة المعدنية النموذجية تدمج عدة أقسام وظيفية. يساعد فهم هذه الأقسام المشترين على تقييم العروض الفنية بشكل أكثر دقة.

مكونات التبديل والحماية

قد يشتمل قسم التبديل على مفاتيح فصل الحمل، وقواطع دوائر التفريغ، ومجموعات مفاتيح المصهر، وفواصل الاتصال، ومفاتيح التأريض. ويعتمد الترتيب المناسب على ما إذا كانت المعدات مخصصة في المقام الأول لتبديل وحدة التغذية، أو حماية المحولات، أو انقطاع الأعطال، أو مجموعة من هذه الوظائف.

تم تصميم مفتاح فصل الحمل عمومًا لتحويل تيار الحمل العادي، بينما يوفر قاطع الدائرة قدرة أكثر شمولاً على انقطاع الخطأ. عند استخدام الصمامات، يمكن لمجموعة التبديل والصمامات توفير حماية للمحولات ووحدة التغذية ضمن نطاق التطبيق المناسب.

لهذا السبب، لا ينبغي للمشترين أبدًا تقييم الخزانة من خلال تيارها المقنن. يجب أن تتوافق فلسفة الحماية الكاملة مع نظام حماية المحولات ووحدة التغذية والكابلات ونظام حماية المنبع/المصب.

مقصورات الكابلات والاتصال

توفر حجرة الكابلات واجهة بين مجموعة المفاتيح الكهربائية وشبكة الجهد المتوسط ​​الخارجية. اعتمادًا على التصميم، قد تحتوي على نهايات للكابلات، ومفاتيح التأريض، ومحولات التيار، ومحولات الجهد الكهربي، ومكونات الحماية من زيادة التيار، أو غيرها من الملحقات.

يعد التوافق الصحيح للكابل أمرًا ضروريًا. يجب التأكد من حجم الكابل المطلوب ونوع النهاية ومستوى العزل وتباعد الطور وطريقة التثبيت قبل إنتاج المعدات.

العلبة المعدنية وتصميم السلامة

يفصل الغلاف المعدني المكونات النشطة عن البيئة المحيطة ويخلق هيكلًا ميكانيكيًا محددًا للمعدات الداخلية. يمكن أن يساعد التقسيم المناسب أيضًا في الحد من عواقب الأخطاء الداخلية.

تعتبر الآليات المتشابكة ميزة أخرى مهمة. يمكن أن تساعد عمليات التعشيق الميكانيكية أو الكهربائية في منع تسلسلات التشغيل غير الآمنة، مثل إغلاق مفتاح التأريض أثناء بقاء الدائرة النشطة متصلة.

بالنسبة للمنشآت ذات المخاطر العالية، ينبغي النظر في تصنيف القوس الداخلي وترتيبات تخفيف الضغط كجزء من تصميم السلامة الشامل. تحدد بعض أنظمة RMU المتاحة تجاريًا أداء القوس الداخلي وفقًا لشروط اختبار محددة، مما يوضح سبب ضرورة التحقق من التصنيف الدقيق بدلاً من افتراضه.

4. كيف يعمل نظام Ring الرئيسي؟

مبدأ التشغيل الأساسي واضح ومباشر. ترتبط عدة نقاط توزيع من خلال شبكة ذات جهد متوسط. تتحكم كل وحدة رئيسية حلقية في قسم من الشبكة ويمكن أن توفر اتصالاً بمحول أو حمل في اتجاه مجرى النهر.

أثناء التشغيل العادي، يمكن أن تعمل الشبكة بنقطة مفتوحة محددة أو بتكوين آخر معتمد من قبل الأداة المساعدة. في حالة حدوث عطل في الكابل، يمكن للمشغلين أو نظام الحماية الآلي تحديد القسم المتأثر وعزله. ويمكن بعد ذلك أن تظل الأجزاء السليمة من الشبكة نشطة من مسار الإمداد المتاح.

لا يعني هذا الترتيب أن كل حلقة توفر تلقائيًا طاقة غير منقطعة. تعتمد الاستمرارية الفعلية على تصميم الشبكة، وتنسيق الحماية، وإجراءات التبديل، والأتمتة، والتكرار، ومتطلبات تشغيل المرافق.

ولهذا السبب، فإن جودة نظام التوزيع الشامل لا تقل أهمية عن مجموعة المفاتيح الكهربائية نفسها.

5. ما هي المعلمات التقنية الأكثر أهمية؟

يمكن أن يؤدي اختيار المعدات التي تعتمد فقط على الجهد والتيار إلى خلق مشكلات خطيرة في المشروع. يجب أن تأخذ المواصفات الفنية الكاملة في الاعتبار المعلمات الكهربائية والميكانيكية والبيئية والسلامة.

تعتبر المواصفة القياسية IEC 62271-200 ذات أهمية خاصة لأنها تحدد متطلبات مجموعة المفاتيح الكهربائية وأجهزة التحكم المغلفة بالمعدن والتي تعمل بالتيار المتردد ضمن نطاق الجهد المحدد. قد تنطبق معايير أخرى على المكونات الفردية، بما في ذلك مفاتيح الجهد العالي، وقواطع الدائرة، ومجموعات المفاتيح والصمامات، وفواصل الاتصال، ومفاتيح التأريض.

6. الفوائد الرئيسية لمشاريع توزيع الطاقة

البصمة المدمجة

تم تصميم مجموعة المفاتيح الكهربائية الرئيسية الحلقية لتجمع بين العديد من وظائف التوزيع ضمن ترتيب مدمج نسبيًا. وهذا مفيد بشكل خاص في المحطات الفرعية الحضرية والمباني التجارية والمنشآت الصناعية ومشاريع البنية التحتية حيث تكون المساحة الأرضية باهظة الثمن.

تحسين المرونة التشغيلية

تتيح وظائف التبديل المتعددة للمشغلين عزل وحدات التغذية أو المحولات أو أقسام الكابلات المحددة وفقًا لخطة تشغيل الشبكة. وهذا يمكن أن يبسط إجراءات الصيانة وإدارة الأخطاء.

تعزيز حماية الموظفين

يمكن أن تؤدي العبوات المعدنية وأنظمة التأريض والأقفال المتداخلة والتقسيمات والتصنيفات المناسبة لأداء القوس إلى إنشاء طبقات متعددة من الحماية. ومع ذلك، يجب التحقق من هذه الميزات مقابل وثائق اختبار المنتج الفعلي.

تقليل تعقيد التوزيع

يمكن لوحدة RMU التي تم تكوينها بشكل صحيح دمج تبديل وحدة التغذية وحماية المحولات في حزمة موحدة. يمكن أن يؤدي ذلك إلى تبسيط أعمال الهندسة والنقل والتركيب والتشغيل مقارنة بتجميع مكونات منفصلة متعددة.

مناسبة للبنية التحتية الحديثة

يمكن للبنية الأساسية نفسها أن تدعم توزيع المرافق التقليدية بالإضافة إلى التطبيقات الصناعية والتجارية والطاقة المتجددة والنقل وغيرها من التطبيقات ذات الجهد المتوسط.

7. أين يتم استخدامه بشكل شائع؟

تعتبر مجموعة المفاتيح الكهربائية الرئيسية ذات الحلقة المعدنية المغلقة بالتيار المتردد مناسبة لمجموعة واسعة من بيئات التوزيع ذات الجهد المتوسط.

• توزيع الطاقة في المناطق الحضرية:محطات فرعية مدمجة وشبكات الكابلات تحت الأرض.
• المنشآت الصناعية:المصانع ومصانع التجهيز والمستودعات ومواقع التصنيع.
• المباني التجارية:مراكز التسوق والمجمعات المكتبية والفنادق والتطورات التجارية الكبيرة.
• البنية التحتية العامة:المطارات ومرافق السكك الحديدية والمستشفيات والأنفاق والمشاريع البلدية.
• الطاقة المتجددة:أنظمة جمع وتوزيع الطاقة الشمسية وطاقة الرياح.
• التطورات السكنية:توزيع الجهد المتوسط ​​للمجتمعات الكبيرة ومشاريع الإسكان.
• محطات المحولات الفرعية:إدارة المغذيات الواردة والصادرة وحماية المحولات.

غالبًا ما تعطي المشاريع التجارية والصناعية الأولوية للأبعاد المدمجة، والتبديل الموثوق، والصيانة المباشرة، وتنسيق الحماية الواضح. قد تركز مشاريع الطاقة المتجددة بشكل إضافي على التشغيل عن بعد، والمقاومة البيئية، والمراقبة، والأتمتة.

8. ما الذي يجب على المشترين التحقق منه قبل الطلب؟

يعد شراء المفاتيح الكهربائية ذات الجهد المتوسط ​​قرارًا فنيًا وليس مجرد مقارنة الأسعار. قبل تقديم الطلب، يجب على مهندسي المشروع وفرق المشتريات إعداد جدول فني مفصل.

1. تأكيد جهد النظام.التحقق من متطلبات جهد التشغيل الاسمي والحد الأقصى.
2. حساب تيار الحمل .لا تقم باختيار التيار المقنن فقط من لوحة اسم المحول دون مراعاة ظروف التشغيل الفعلية.
3. تحديد مستوى ماس كهربائى.يجب أن تتوافق تقييمات الصمود للوقت القصير والذروة لمجموعة المفاتيح الكهربائية مع حساب خطأ الشبكة.
4. تحديد طريقة الحماية.تحديد ما إذا كان المشروع يحتاج إلى مفاتيح تحميل، أو قواطع دوائر مفرغة، أو صمامات، أو مزيج من ذلك.
5. تحقق من متطلبات الكابل.يجب التأكد من نوع الكابل وانتهائه وحجم الموصل ومساحة التثبيت المتاحة.
6. مراجعة المتطلبات المتشابكة.تحقق من تسلسل التشغيل المطلوب ومنطق السلامة.
7. التأكد من الظروف البيئية.ضع في اعتبارك درجة الحرارة والارتفاع والرطوبة ومستوى التلوث والظروف الزلزالية وبيئة التثبيت.
8. طلب وثائق الاختبار.اطلب تقارير اختبار النوع المعمول بها، وسجلات الاختبار الروتيني، والشهادات، والرسومات، وأوراق البيانات الفنية.
9. التحقق من الوصول إلى الصيانة.التأكد من قدرة المشغلين على فحص المعدات وتشغيلها واختبارها وصيانتها بأمان.
10. تقييم التوسع المستقبلي.إذا كانت هناك حاجة إلى وحدات تغذية إضافية، فناقش الوحدات والقدرة الاحتياطية قبل التصنيع.

يمكن للمواصفات الفنية الواضحة في بداية المشروع أن تقلل بشكل كبير من سوء فهم عرض الأسعار، وإعادة تصميم العمل، وتأخير التسليم، ومشكلات التشغيل.

9. اعتبارات التثبيت والتشغيل والصيانة

حتى المفاتيح الكهربائية المصممة جيدًا تتطلب التثبيت والتشغيل الصحيحين. يجب أن يتبع التثبيت الرسومات المعتمدة من الشركة المصنعة واللوائح الكهربائية المعمول بها. تعد جودة نهايات الكابلات ذات أهمية خاصة لأن سوء النهايات يمكن أن يؤدي إلى إجهاد كهربائي موضعي أو ارتفاع درجة الحرارة أو فشل العزل.

قبل التنشيط، يجب على فرق المشروع التحقق من التشغيل الميكانيكي، والأقفال الكهربائية، واستمرارية التأريض، وتوصيلات الكابلات، وإعدادات الحماية، والدوائر المساعدة، وأنظمة الإشارة، والوظائف الأخرى ذات الصلة.

يجب أن تعتمد الصيانة الروتينية على تعليمات الشركة المصنعة وبيئة التشغيل الفعلية. قد تحتاج فترات التفتيش إلى تعديل للمواقع شديدة التلوث، أو الرطوبة العالية، أو التبديل المتكرر، أو الظروف الصناعية الصعبة.

بالنسبة لأنظمة التوزيع الذكية، يمكن أيضًا مراعاة وظائف المراقبة والتحكم عن بعد الاختيارية. قد تعمل هذه الوظائف على تحسين الرؤية التشغيلية ودعم الاستجابة بشكل أسرع للظروف غير الطبيعية عند دمجها بشكل صحيح مع بنية التحكم في الموقع.

10. التكوينات المعزولة بالهواء والمعزولة بالغاز

يمكن تصميم المفاتيح الكهربائية الرئيسية الحلقية وفقًا لتقنيات العزل المختلفة. تستخدم التكوينات المعزولة بالهواء الهواء كوسيلة عازلة أساسية، بينما تضع التصميمات المعزولة بالغاز المكونات المهمة في بيئة عازلة مغلقة. تتوفر أيضًا الحلول المعزولة الصلبة في بعض نطاقات المنتجات.

يعتمد التكوين الأفضل على بيئة المشروع بدلاً من التكنولوجيا "الأفضل" العالمية. يجب على المشترين تقييم المساحة وفلسفة الصيانة والمتطلبات البيئية واعتبارات دورة الحياة واللوائح المحلية وأدلة الاختبار المتوفرة لدى الشركة المصنعة.

11. الأسئلة المتداولة

ما هي مجموعة المفاتيح الكهربائية الرئيسية ذات الحلقة المعدنية المغلقة بالتيار المتردد؟

إنها عبارة عن مجموعة مفاتيح كهربائية متوسطة الجهد محاطة بغلاف معدني ومصممة بشكل أساسي للتبديل والعزل والحماية والتوزيع داخل شبكات الطاقة الحلقية أو الشعاعية.

ما هو نطاق الجهد الذي يرتبط عادة بمجموعة المفاتيح الكهربائية الحلقية؟

تم تصميم العديد من منتجات RMU التجارية لشبكات الجهد المتوسط ​​مثل أنظمة 11 كيلو فولت، أو 12 كيلو فولت، أو 24 كيلو فولت، بينما يمكن للتكوينات الأخرى أن تغطي فئات جهد إضافية. يجب دائمًا مطابقة التصنيف الصحيح مع شبكة المشروع.

هل تمنع الوحدة الرئيسية الحلقية انقطاع التيار الكهربائي؟

لا توجد معدات يمكنها القضاء على كل انقطاع. ومع ذلك، يمكن لترتيب الحلقة أن يحسن استمرارية الإمداد من خلال السماح بعزل القسم المعيب بينما قد تظل الأقسام السليمة نشطة من خلال مسار إمداد بديل.

ما هو الفرق بين مفتاح التحميل وقاطع الدائرة؟

يهدف مفتاح التحميل في المقام الأول إلى تبديل تيار الحمل العادي ضمن قدرته المحددة. تم تصميم قاطع الدائرة لمقاطعة التيارات الخاطئة بالإضافة إلى أداء واجبات التبديل العادية ضمن أدائها المقدر. يجب أن يحدد نظام الحماية الجهاز المناسب.

ما أهمية المواصفة IEC 62271-200؟

تحدد المواصفة القياسية IEC 62271-200 متطلبات مجموعة المفاتيح الكهربائية وأجهزة التحكم المغلقة بالمعدن والتي تعمل بالتيار المتردد للجهود المقدرة التي تزيد عن 1 كيلو فولت وما يصل إلى 52 كيلو فولت. فهو يوفر مرجعا هاما لتقييم بناء واختبار وأداء المعدات المعمول بها.

هل يمكن استخدام مجموعة المفاتيح الكهربائية الرئيسية في الخارج؟

نعم، يمكن تصميم الإصدارات الخارجية بحماية مناسبة ومقاومة للبيئة. ومع ذلك، يتطلب التثبيت الخارجي مراعاة خاصة للرطوبة ودرجة الحرارة والغبار والتآكل والتعرض لأشعة الشمس وظروف الموقع.

ما هي المستندات التي يجب على المشتري طلبها من الشركة المصنعة؟

اعتمادًا على المشروع، يمكن أن تتضمن الوثائق المفيدة ورقة بيانات فنية، ومخططًا أحادي الخط، ورسم الترتيب العام، ومخطط الأسلاك، ووثائق اختبار النوع، وسجلات الاختبار الروتيني، ودليل التثبيت، ودليل التشغيل، والشهادات المعمول بها.

كيف يمكن اختيار مجموعة المفاتيح الكهربائية الحلقية الصحيحة؟

ابدأ بجهد الشبكة، والتيار المستمر، ومستوى الخطأ، وفلسفة الحماية، وتكوين الكابل، ومتطلبات العزل، والظروف البيئية، ومساحة التثبيت، ومتطلبات السلامة، والمعايير المعمول بها. وينبغي بعد ذلك مطابقة هذه المعلمات مع تكوين المنتج الذي تم اختباره من قبل الشركة المصنعة.

12. الاستنتاج

تلعب مجموعة المفاتيح الكهربائية الرئيسية الحلقية المغلقة بالمعدن AC دورًا مهمًا في التوزيع الحديث للجهد المتوسط ​​لأنها تجمع بين البناء المدمج، والتبديل المتحكم فيه، وعزل الأخطاء، والتأريض، ووظائف الحماية في مجموعة متكاملة. وتتجلى قيمته بشكل خاص في الشبكات التي تعتبر فيها استمرارية التوريد ومساحة التثبيت المحدودة والسلامة التشغيلية وهندسة التوزيع المبسطة أمرًا مهمًا.

بالنسبة للمهندسين وفرق المشتريات، فإن النهج الأكثر موثوقية هو اختيار المعدات وفقًا للنظام الكهربائي الكامل بدلاً من التركيز على مواصفات واحدة مثل التيار المقنن أو حجم الخزانة. ينبغي النظر في مستوى الجهد وتيار العطل وتنسيق العزل واستراتيجية الحماية والظروف البيئية وأداء القوس الداخلي وترتيب الكابلات والتشابك والاختبار والتوسع المستقبلي معًا.
