كيف تستقبل المفاتيح الكهربائية KYN28-12 الطاقة وتوزعها وتتحكم فيها وتحميها وتراقبها

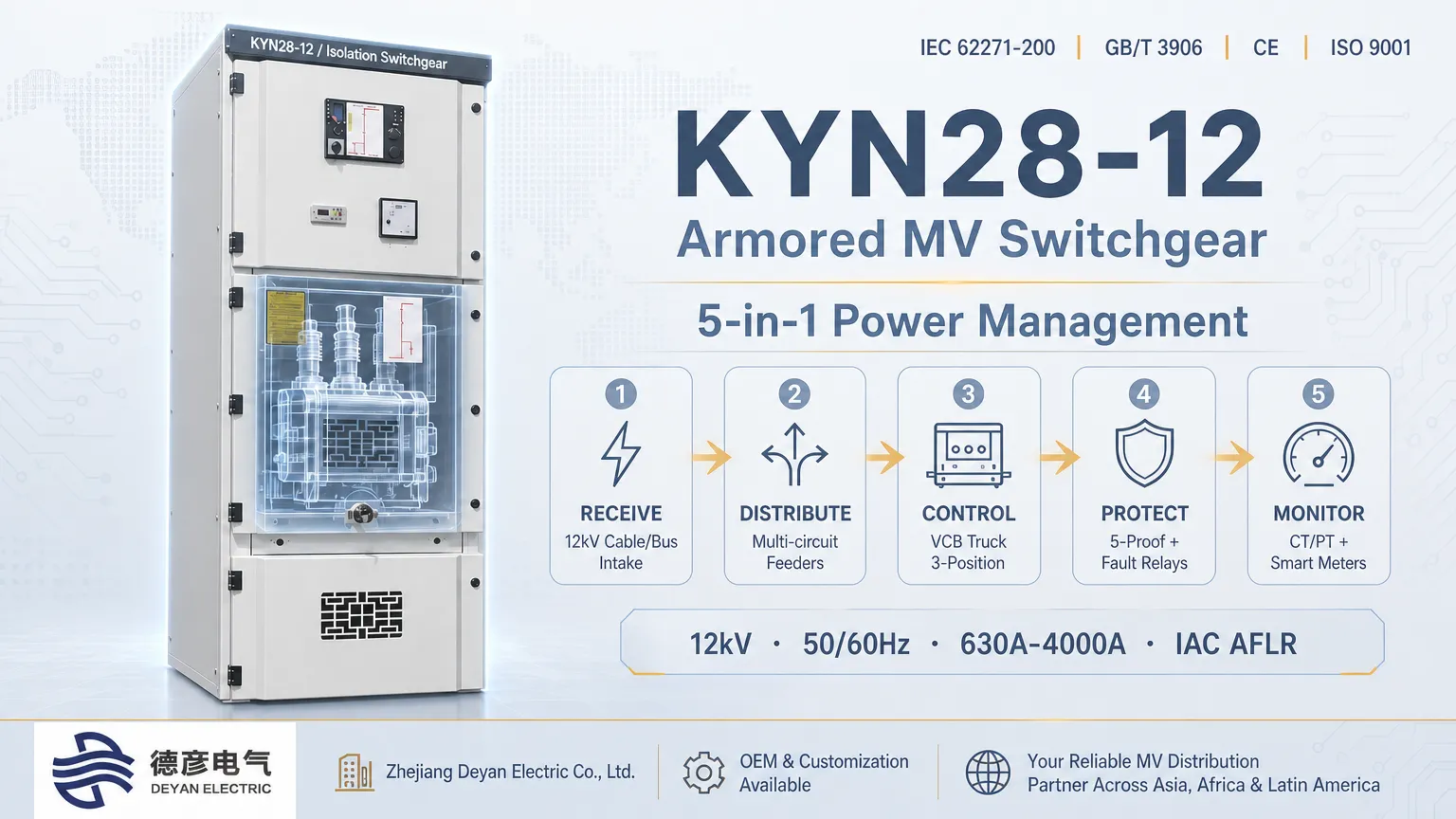

تعد مجموعة المفاتيح الكهربائية المغلفة بالمعدن والتيار المتردد القابلة للسحب KYN28‑12 (خزانة الجهد المتوسط) من المعدات الأساسية الكاملة لتوزيع الطاقة الداخلية بقدرة 12 كيلو فولت. تم تصنيعها وفقًا للمواصفة IEC 62271‑200 وGB/T 3906، ويتم تطبيقها على نطاق واسع في المحطات الفرعية ومشاريع التعدين الصناعية ومحطات الطاقة الكهروضوئية وتجديد شبكات الطاقة الحضرية والبنية التحتية الخارجية. فكيف تقبل مجموعة المفاتيح الكهربائية KYN28-12 الطاقة الكهربائية وتوزعها وتحقق التحكم في الدائرة والحماية والمراقبة؟

تستقبل مجموعة المفاتيح الكهربائية هذه طاقة عالية الجهد عبر وحدات التغذية الواردة، وتوزع الطاقة من خلال أنظمة قضبان التوصيل، وتتحكم في الدوائر بواسطة شاحنات قواطع دوائر مفرغة، وتنفذ الحماية من الأخطاء باستخدام المرحلات القائمة على المعالجات الدقيقة، وتجري مراقبة تشغيلية باستخدام CTs وPTs والأدوات الثانوية. ومن خلال دمج هذه الوظائف الخمس الرئيسية، فإنه يعمل كمركز حاسم لأنظمة توزيع الطاقة بقدرة 10-12 كيلو فولت.شركة تشجيانغ ديان الكهربائية المحدودةيقع في Leqing، ونتشو، تشجيانغ. وهي متخصصة في البحث والتطوير وإنتاج وتصدير مجموعة كاملة من معدات التوزيع ذات الجهد العالي والمنخفض. يمكنها توفير حلول شاملة موحدة ومخصصة للمفاتيح الكهربائية KYN28-12، مع منتجات مناسبة لظروف المشروع في العديد من البلدان الخارجية في آسيا وإفريقيا وأمريكا اللاتينية والشرق الأوسط ومناطق أخرى.

1. استقبال الطاقة: مدخل لإمدادات الجهد العالي

يتم استقبال الطاقة بشكل أساسي من خلال خزانة التغذية الواردة. يتم تغذية طاقة الجهد العالي 12 كيلو فولت من المحطات الفرعية أو المحولات الأولية إلى حجرة الكابلات في خزانة التغذية الواردة عبر الكابلات أو قنوات الناقل، ثم يتم توصيلها بقضبان التوصيل الرئيسية داخل حجرة القضبان.

اعتماد هيكل مجزأ معدني، يتم فصل حجرة التوصيل، ومقصورة قاطع الدائرة، ومقصورة الكابلات، ومقصورة الأجهزة الثانوية بحواجز معدنية. وهذا يخفف من مخاطر حدوث خطأ القوس الكهربائي ويضمن استهلاك طاقة عالي الجهد آمنًا ومستقرًا. تتوافق المفاتيح الكهربائية KYN28‑12 المصنعة بواسطة شركة Zhejiang Deyan Electric مع شبكات الطاقة 50 هرتز/60 هرتز وتدعم مختلف المواصفات الحالية المقدرة. يتوفر التخصيص للارتفاعات العالية ودرجات الحرارة العالية والبيئات المتربة لتناسب ظروف تشغيل الشبكة في جنوب شرق آسيا وإفريقيا وأمريكا اللاتينية ودول أخرى في الخارج.

2. توزيع الطاقة: توصيل الطاقة إلى دوائر تحميل متعددة

بعد وصول الطاقة إلى قضبان التوصيل الرئيسية، يتم توزيع الطاقة من خلال خزانات التغذية الصادرة، وخزانات قارنات الناقل، وخزائن قياس PT. تقوم قضبان التوصيل الرئيسية بتحويل الطاقة الكهربائية إلى الدوائر الصادرة الفردية للأحمال النهائية مثل محولات التوزيع، والمحركات ذات الجهد العالي، والأجهزة المتصلة بالشبكة الكهروضوئية، ومعدات التعدين.

يتم دعم تكوينات شريط التوصيل المفرد والشريط المفرد المقسم. ويمكن إضافة خزانات إضافية للتغذية الصادرة لتوسيع قدرة المجمعات الصناعية والمناجم ومحطات الطاقة الجديدة، مما يتيح التوزيع الرشيد للطاقة وتحسين موثوقية إمدادات الطاقة. يمكن لشركة Zhejiang Deyan Electric استكمال تصميم مجموعة كاملة من حلول الخزانات والتجميع واختبارات المصنع ذات النطاق الكامل وفقًا للمخططات أحادية الخط للعملاء، وذلك لتقليل ضغط التشغيل في الموقع للمشاريع الخارجية.

3. التحكم في الدائرة: تبديل الدائرة عبر شاحنة قاطعة الدائرة

تعتبر شاحنة قواطع الدائرة الكهربائية مكون التحكم الأساسي في KYN28‑12. وله ثلاثة مواضع:

• موقف الخدمة: الدائرة الأولية مغلقة لإمدادات الطاقة العادية؛
• موقف الاختبار: الدائرة الأولية معزولة بينما تظل دوائر التحكم الثانوية نشطة لتصحيح الأخطاء دون جهد عالي؛
• تمت إزالة الموقف: الشاحنة مستخرجة بالكامل لعزل كلفاني كامل لتسهيل الصيانة والاستبدال.

يتوفر كل من التشغيل اليدوي المحلي والإغلاق/التعثر الكهربائي عن بعد لتبديل الدائرة ونقل الحمل. يمنع نظام التعشيق الميكانيكي الكامل "الوقاية الخماسية" سوء التشغيل مثل إدخال/سحب الشاحنة تحت الحمولة أو فتح الباب في المقصورات الحية، مما يزيل مخاطر السلامة الناجمة عن خطأ المشغل. تقوم شركة Deyan Electric بإجراء التحقق الكامل من الأقفال الميكانيكية قبل تسليمها إلى المصنع لضمان التشغيل الآمن والموثوق في الموقع.

4. حماية الدائرة: تخفيف الأعطال متعدد المستويات لعزل دائرة الأعطال

تنسق الأقفال الميكانيكية وأنظمة التحكم الذكية مع قواطع الدائرة الفراغية للتعامل مع أخطاء التوزيع الشائعة بما في ذلك الدائرة القصيرة والحمل الزائد والخطأ الأرضي والجهد غير الطبيعي:

• حماية ماس كهربائى لحظية: رحلات خلال ميلي ثانية عند حدوث ماس كهربائي لعزل الدوائر المعيبة وتقييد انتشار الخطأ؛
• حماية الزائد: تأخير التعثر في ظل الحمل الزائد المستمر لتجنب تلف الكابلات والمعدات بسبب ارتفاع درجة الحرارة؛
• الحماية من خطأ الأرض: يكتشف الأعطال الأرضية أحادية الطور ويؤدي إلى التعثر أو الإنذارات ضد مخاطر التسرب؛
• حماية من الجهد الزائد/الجهد المنخفض: يراقب جهد قضيب التوصيل عبر PTs ويقطع الطاقة عندما يتجاوز الجهد العتبات، وهو مناسب للشبكات الخارجية التي تعاني من تقلبات شديدة في الجهد.

يحصر التصميم المجزأ المكسو بالمعدن الأقواس الداخلية داخل حجرة واحدة، مما يمنع أخطاء النقطة الواحدة من الانتشار إلى قضيب التوصيل بأكمله ويحافظ على إمداد الطاقة لدوائر صحية. يمكن تكوين مرحلات الحماية المحلية والدولية السائدة لتلبية المواصفات الفنية لمختلف البلدان.

5. مراقبة الدوائر: الحصول على البيانات في الوقت الحقيقي للتشغيل والصيانة الذكية

يتم تنفيذ مراقبة الدوائر بشكل تعاوني من خلال محولات التيار (CTs) ومحولات الجهد (PTs) والعدادات الذكية ومؤشرات الخط المباشر ووحدات الحماية. تقوم CTs بجمع تيار الدائرة بينما تكتسب PTs جهد بسبار. يتم نقل البيانات التشغيلية إلى الأدوات الثانوية وأجهزة الحماية. يمكن للمشغلين قراءة المعلمات في الوقت الحقيقي بما في ذلك الجهد والتيار والطاقة وحالة قاطع الدائرة؛ يسجل النظام أحداث الخطأ ويخرج إشارات الإنذار. تعطي مؤشرات الخط المباشر تحذيرات مرئية واضحة لمقصورات الجهد العالي النشطة. تدعم بعض التكوينات اتصال SCADA للوصول إلى البيانات عن بعد ومراقبة الحالة، مما يقلل من عبء عمل التشغيل والصيانة في الموقع للمشاريع الخارجية. يمكن لشركة Deyan Electric توفير مخططات تخطيطية ثانوية كاملة ورسومات الأسلاك كوثائق داعمة لتسهيل تنسيق البناء لمهندسي EPC في الخارج.

6. المزايا لمشاريع التجارة الخارجية

• القدرة على التكيف البيئي: نطاق درجة حرارة التشغيل القياسية: -15 ℃ ~ +40 ℃؛ تصميمات مخصصة مخفضة للبيئات ذات الارتفاعات العالية ودرجات الحرارة العالية والرطبة والمتربة.
• الامتثال والشهادة: تم تصنيعها وفقًا للمعايير الدولية IEC 62271. تتوفر شهادات CE وISO 9001 وشهادات أخرى لقبول المشروع والتخليص الجمركي.
• البناء المعياري: الخزانة مجمعة من صفائح فولاذية من الألومنيوم المجلفن والمعالجة بواسطة CNC. تركيب بسيط؛ تعمل الشاحنات المعيارية على تسهيل عملية استبدال قطع الغيار وتقليل تكاليف الصيانة.
• خدمة وقفة واحدة: يغطي النطاق تصميم الحلول والتصنيع واختبارات المصنع والتعبئة الصالحة للإبحار وتسليم المستندات الفنية. يتم دعم تخصيص OEM / ODM. يمكن تخصيص فئة الحماية وتكوين الدائرة وتردد 50 هرتز / 60 هرتز حسب الحاجة.

ملخص

تستقبل مجموعة المفاتيح الكهربائية KYN28‑12 الطاقة الكهربائية عبر وحدات التغذية الواردة وتوزع الطاقة من خلال أنظمة قضبان التوصيل. تقوم شاحنات قواطع الدائرة الكهربائية بالتحكم في الدائرة؛ مرحلات الحماية المعتمدة على المعالجات الدقيقة تحقق الحماية من الأخطاء؛ تعمل أجهزة CT وPTs والمكونات الذكية الثانوية على تمكين مراقبة الدائرة. ويضمن تنسيق هذه الوظائف الخمس التشغيل الآمن والموثوق لأنظمة توزيع الطاقة بقدرة 12 كيلو فولت.شركة تشجيانغ ديان الكهربائية المحدودةيمكن أن تزود شركات الهندسة والمشتريات والبناء والمقاولين الهندسيين في الخارج بخدمات مخصصة وتوريد كاملة للمفاتيح الكهربائية KYN28-12، حيث تعمل كشريك موثوق به لمشاريع التوزيع ذات الجهد المتوسط ​​في الخارج.
