لماذا تعتبر المفاتيح الكهربائية هي العقدة الرئيسية في أنظمة الطاقة الحديثة؟

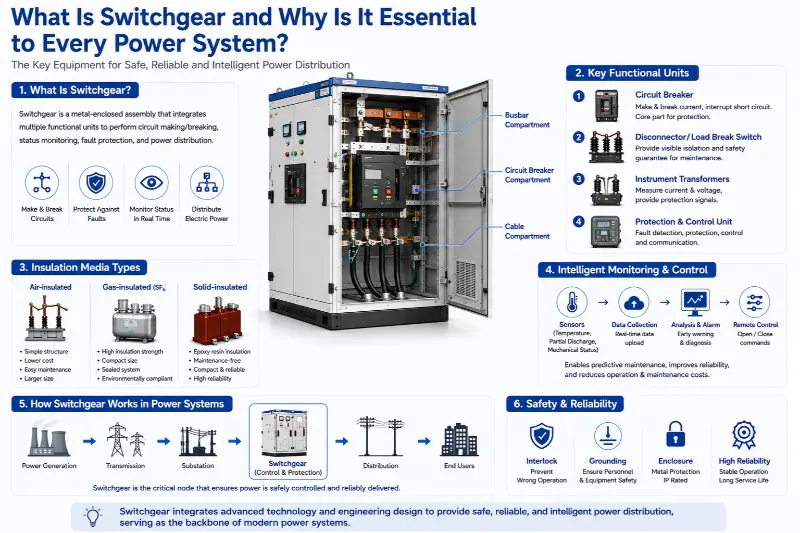

في نظام الطاقة الكهربائية،نقل الطاقة الكهربائيةمن محطات توليد الطاقة إلى المستخدمين النهائيين، يتضمن سلسلة من مراحل التحكم والتوزيع والحماية المعقدة. تستلزم هذه العملية أكثر بكثير من مجرد توصيل الأسلاك؛ فهو يعتمد على مجموعة متطورة ومنسقة من المعدات. تعمل مجموعة المفاتيح الكهربائية، التي تعمل بمثابة عقدة مهمة في شبكة الطاقة، على أداء وظائف تمتد إلى ما هو أبعد من مفهوم "التبديل" البسيط. في الأساس، فهو عبارة عن تجميع مغلق بالمعدن يدمج وحدات وظيفية متعددة، مكلفة بالعمليات الأساسية مثل صنع الدوائر وكسرها، ومراقبة الحالة، والحماية من الأخطاء، وتوزيع الطاقة. يعد فهم المفاتيح الكهربائية أمرًا أساسيًا لفهم كيفية تحقيق أنظمة الطاقة الحديثة لإمدادات طاقة آمنة وموثوقة ومرنة.

تكمن القيمة الأساسية لمجموعة المفاتيح الكهربائية في تنفيذها المادي لـ "العزل" و"التحكم". يجب أن تتعامل أنظمة الطاقة مع ظروف التشغيل المختلفة، بما في ذلك نقل الطاقة وانقطاعها بشكل روتيني، والعزل الآمن أثناء صيانة المعدات، والفصل السريع أثناء الأعطال. ومن خلال الجمع الميكانيكي والتشابك الكهربائي لوحداتها الوظيفية الداخلية، تعمل مجموعة المفاتيح الكهربائية على توحيد هذه العمليات وتأمينها. يوفر غلافها المعدني حاجزًا وقائيًا قويًا، يفصل فعليًا المكونات الحية عن البيئة الخارجية والأفراد. داخليًا، تقوم الأقسام بتقسيم الوحدة إلى حجرات مستقلة - مثل حجرة قضيب التوصيل، وغرفة قاطع الدائرة، وغرفة الكابلات. يضمن هذا التصميم أنه في حالة حدوث خطأ في حجرة واحدة، يظل تأثيره موضعيًا، مما يمنع تفاقم الحادث. تشكل فلسفة التصميم المعيارية والمجزأة هذه الأساس لكيفية ضمان المفاتيح الكهربائية لاستقرار النظام بشكل عام.

من حيث التركيب الوظيفي، فإن وحدة المفاتيح الكهربائية النموذجية ليست مجرد قطعة واحدة من المعدات ولكنها نظام مصغر. وهي تتألف من عدة وحدات وظيفية رئيسية تعمل بشكل متضافر:

1. وحدة تصنيع وكسر الدائرة الرئيسية: المكون الأساسي هنا هو قاطع الدائرة. إنها قادرة على صنع وكسر الدوائر تحت ظروف الحمل العادية. والأهم من ذلك، في حالة وجود دائرة كهربائية قصيرة أو حمل زائد شديد، فإن آلية التعثر الداخلية الخاصة بها تسمح لها بالسفر تلقائيًا خلال أجزاء من الثانية، مما يؤدي إلى مقاطعة تيار الخلل. تحدد قدرة الكسر بشكل مباشر حجم أخطاء الدائرة القصيرة التي يمكن لمجموعة المفاتيح الكهربائية التعامل معها.

2. وحدة العزل الآمن والكسر المرئي: يتم تنفيذ هذه الوظيفة بشكل أساسي عن طريق أجهزة الفصل (العوازل) أو مفاتيح فصل الأحمال. يتم استخدام أدوات الفصل بعد فتح قاطع الدائرة الكهربائية لإنشاء فجوة واضحة وموثوقة معزولة بالهواء، مما يوفر ضمانًا واضحًا للسلامة لصيانة المعدات. يمكن تصنيف مفاتيح فصل الأحمال على النحو التالي: 1. معزولة بالهواء: تستخدم هذه المفاتيح الهواء عند الضغط الجوي كوسيلة عازلة أساسية. وتشمل المزايا بنية واضحة، وانخفاض التكاليف، وسهولة الصيانة. وتشمل العيوب حجم المعدات الضخمة؛ نظرًا لأن الهواء يتمتع بقوة عازلة منخفضة نسبيًا، فإن هناك حاجة إلى خلوص كهربائي كبير لضمان السلامة. كما أن المكونات الداخلية معرضة أيضًا للعوامل البيئية مثل الرطوبة والغبار.

3. معزول بالغاز: يستخدم غاز سداسي فلوريد الكبريت (SF6) عادة كوسيلة عازلة وإطفاء القوس الكهربائي. يوفر غاز SF6 إمكانات ممتازة للعزل وتبريد القوس الكهربائي، مما يسمح للمفاتيح الكهربائية التي تستخدم هذه التقنية أن تكون مدمجة للغاية مع مساحة صغيرة، مع البقاء في مأمن من التدخل البيئي الخارجي. ومع ذلك، تعتمد التكنولوجيا بشكل كبير على تقنيات الختم بالغاز؛ علاوة على ذلك، فإن SF6 هو أحد الغازات الدفيئة القوية، ويخضع استعادته والتخلص منه لأنظمة بيئية صارمة.

4. المواد الصلبة المعزولة: تُستخدم المواد الصلبة، مثل راتنجات الإيبوكسي، لصب أو تغليف مكونات الدائرة الأولية (مثل قواطع الدائرة، وقواطع التوصيل) في وحدة واحدة متكاملة. تعمل هذه التقنية على التخلص تمامًا من تأثير البيئة الخارجية وتتيح التشغيل بدون صيانة، حيث يقع حجم المعدات بين الأنواع المعزولة بالهواء والمعزولة بالغاز. ويكمن التحدي في المتطلبات العالية للغاية لمعالجة المواد وتصميم تبديد الحرارة.

يؤكد تصميم المفاتيح الكهربائية الحديثة بشكل متزايد على إمكانية ملاحظة الحالة والتشغيل والصيانة الذكية. نماذج الصيانة الدورية التقليدية تتحول نحو الصيانة التنبؤية القائمة على الحالة. يعتمد هذا على أجهزة استشعار مختلفة مثبتة داخل الخزانة: تقوم أجهزة استشعار درجة الحرارة بمراقبة توليد الحرارة عند نقاط الاتصال ونقاط توصيل قضيب التوصيل؛ تكتشف أجهزة استشعار التفريغ الجزئي عيوب العزل الداخلي في المراحل المبكرة؛ وتقوم أجهزة الاستشعار المميزة الميكانيكية بتسجيل سرعات وتوقيت فتح وإغلاق قواطع الدائرة. يتم تحميل البيانات المجمعة إلى نظام خلفي حيث يوفر تحليل البيانات الضخمة تحذيرات مبكرة من الأخطاء المحتملة، مما يتيح الصيانة المستهدفة؛ وهذا يعزز بشكل كبير موثوقية مصدر الطاقة ويقلل من تكاليف التشغيل والصيانة.

لا تعمل المفاتيح الكهربائية بمعزل عن غيرها؛ يعمل نظام التحكم الثانوي الخاص به كواجهة عصبية للتكامل في الشبكات الذكية الحديثة. من خلال بروتوكولات الاتصال القياسية، يمكن نقل البيانات المتعلقة بالحماية والقياس والحالة إلى أنظمة أتمتة المحطات الفرعية أو مراكز الإرسال ذات المستوى الأعلى. يمكنه أيضًا تلقي أوامر التحكم عن بعد لتنفيذ عمليات الفتح والإغلاق عن بعد. تتيح هذه القدرة على تبادل المعلومات ثنائية الاتجاه لمرسلي الشبكة مراقبة الحالة التشغيلية لحافة الشبكة في الوقت الفعلي وتسهل عزل الأخطاء بسرعة واستعادة الطاقة - وهي عناصر أساسية في بناء شبكة ذاتية الإصلاح.

فيما يتعلق بالتركيب والتشغيل على المدى الطويل، يتأثر أداء المفاتيح الكهربائية بعدة عوامل. إن استواء أساس التثبيت، وعزم الدوران المحكم لوصلات قضبان التوصيل، وموثوقية شبكة التأريض هي بمثابة شروط أولية تحدد أداءها مدى الحياة. أثناء التشغيل، تتراكم المكونات الداخلية للتآكل الكهربائي والميكانيكي؛ قد ترتخي التوصيلات بسبب التمدد/الانكماش الحراري أو القوى الكهرومغناطيسية، مما يؤدي إلى ارتفاع درجة الحرارة؛ والمواد العازلة تخضع للشيخوخة التدريجية مع مرور الوقت. حتى المعدات الأكثر تقدمًا تتطلب عمليات فحص احترافية ومراقبة درجة الحرارة واختبار التفريغ الجزئي لتتبع التغيرات في حالتها.

وباعتبارها عقدة مهمة في نظام الطاقة، تجسد المفاتيح الكهربائية فلسفة تصميم تتميز بالتكامل العالي والتخصص الوظيفي والتركيز على تكرار السلامة. بدءًا من الكسوة المعدنية الخارجية القوية وحتى المنطق الكهربائي الداخلي المعقد، ومن مبادئ العزل المادي الأساسية إلى تقنيات الاستشعار الذكية المتطورة، تخدم كل التفاصيل هدفًا أساسيًا: إنشاء نقاط تحكم موثوقة وحواجز أمان وسط تدفقات الطاقة المعقدة. يكشف الفهم العميق للمفاتيح الكهربائية أنه لا يمكن اعتبار مصدر الطاقة المستمر والمستقر أمرًا مفروغًا منه؛ بل يعتمد على التصميم الهندسي الصارم والتطور التكنولوجي المستمر وراء قطع لا حصر لها من هذه المعدات الهامة. قادرة على صنع وكسر الدوائر عند التيار المقنن وتحمل تيارات صنع دائرة قصر محددة، غالبًا ما يتم إقران هذه الوحدات بصمامات لتطبيقات محددة. تعتبر التشابكات الميكانيكية أو الكهربائية بينها وبين قواطع الدائرة ضرورية لمنع الأخطاء التشغيلية.
