دليل لاختيار المفاتيح الكهربائية

في الأساس، اختيار نوعالمفاتيح الكهربائيةهي عملية صنع القرار التي تنتقل من "تحديد المتطلبات" إلى "مطابقة المعلمات". ولجعل عملية الاختيار أكثر وضوحًا، قمت بتقسيمها إلى ثمانية أبعاد رئيسية. يمكنك استخدام هذا كقائمة مرجعية، حيث يتم التحقق من كل عنصر مقابل موقفك الفعلي.

ثلاثة أبعاد أساسية لاختيار المفاتيح الكهربائية

البعد الاختيار

الاعتبارات الرئيسية

إرشادات الاختيار

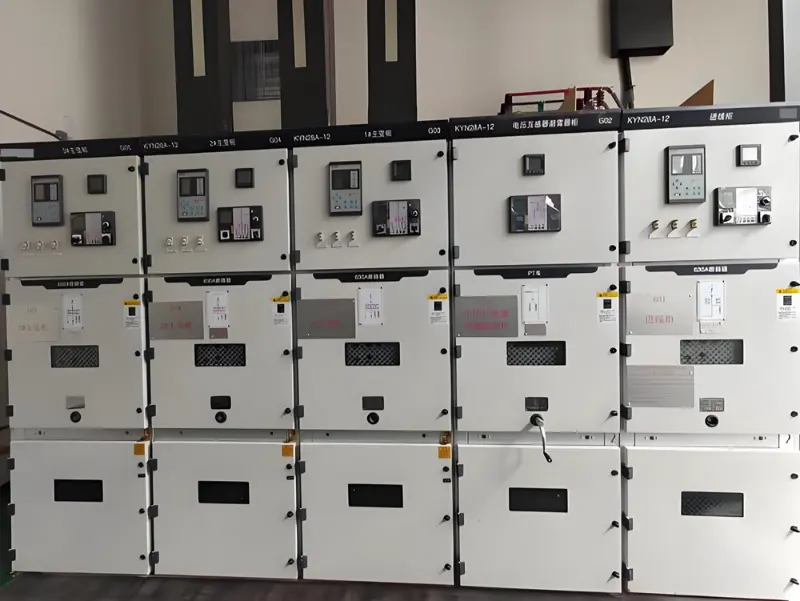

1. مستوى الجهد

حدد ما إذا كان مخصصًا لنظام الجهد العالي (على سبيل المثال، 10 كيلو فولت، كجانب أساسي للخط/المحول الوارد) أو لنظام الجهد المنخفض (على سبيل المثال، 380 فولت/220 فولت، كخط صادر/توزيع طرفي).

هذا هو القسم الأساسي، الذي يحدد بشكل مباشر مستوى عزل المعدات والمكونات الداخلية.

2. بيئة التثبيت

قم بتقييم ما إذا كان للتركيب الداخلي أو الخارجي، وما إذا كانت هناك متطلبات خاصة مثل العزل المائي (تصنيف IP)، أو مقاومة الرطوبة، أو مقاومة التآكل، أو الحماية من الانفجار.  يتطلب الاستخدام الخارجي تصنيفات عالية لحماية الدخول (على سبيل المثال، IP54 أو أعلى) ومرفقات من الفولاذ المقاوم للصدأ؛ تتطلب البيئات الرطبة/المسببة للتآكل معدات مغلقة بالكامل أو معالجات طلاء خاصة.

3. الغرض الوظيفي

حدد بوضوح الغرض الرئيسي: الإضاءة، أو الطاقة (على سبيل المثال، التحكم في المحركات)، أو توزيع الطاقة، أو تصحيح معامل القدرة (بنك المكثف)، أو القياس. تتميز صناديق توزيع الإضاءة بأحمال صغيرة ويمكن تركيبها على الحائط؛ تحتوي صناديق توزيع الطاقة على أحمال كبيرة، وغالبًا ما تكون واقفة على الأرض، وتتطلب في كثير من الأحيان وحدات التحكم في المحركات.

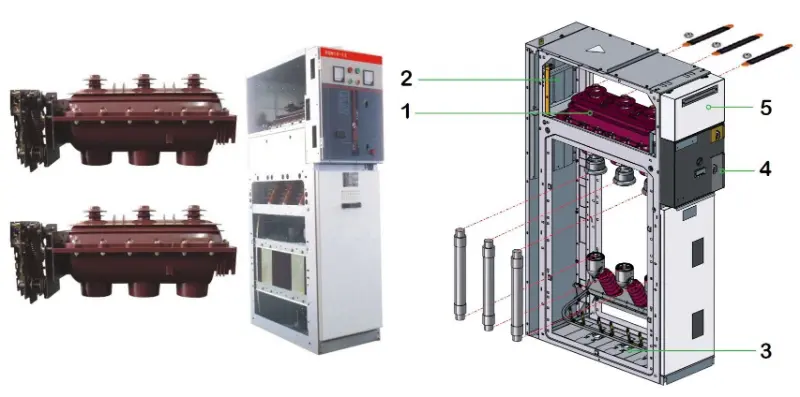

4. الشكل الهيكلي

اختر بين النوع الثابت (على سبيل المثال، GGD، اقتصادي) أو النوع المسحوب (على سبيل المثال، GCK/GCS/MNS، سهولة الصيانة، الموثوقية العالية). النوع الثابت مناسب للحالات ذات الأحمال المتفرقة والدوائر القليلة والميزانيات المحدودة.

يعتبر نوع السحب مناسبًا للمواقف ذات الأحمال المركزة والعديد من الدوائر ومتطلبات موثوقية مصدر الطاقة العالية (على سبيل المثال، مراكز البيانات وصناعة البتروكيماويات).

5. المعلمات الكهربائية

تحقق من الجهد المقنن للنظام والتردد والتيار المحسوب. والأهم من ذلك، ضمان الامتثال لمتطلبات الاستقرار الديناميكي والحراري في ظل ظروف الدائرة القصيرة. يجب أن تكون قدرة كسر قاطع الدائرة أكبر من الحد الأقصى لتيار الدائرة القصيرة عند نقطة التثبيت.  تعد مطابقة المعلمات أمرًا أساسيًا للتشغيل الآمن. ويجب أن يستند إلى حسابات دقيقة، وليس مجرد الخبرة أو التقدير.                6. طبيعة المشروع

هل هو مشروع بناء جديد أم مشروع تجديد أم مشروع توسيع القدرات؟

بالنسبة للبناء الجديد، قم بإعطاء الأولوية للمنتجات الجديدة عالية الجودة والموثوقة للغاية. للتجديد/التوسيع، قم بالرجوع إلى نوع الخزانة الموجودة لتسهيل تكامل النظام.

7. مساحة التثبيت

قياس طول وعرض وارتفاع الغرفة الكهربائية، وخاصة عرض ممرات التشغيل أمام وخلف الخزانات.

إن توفر المساحة يحد بشكل مباشر من أبعاد الخزانة وتصميمها. على سبيل المثال، يجب أن يفي عرض الممر الخلفي بمتطلبات الصيانة، وتتطلب صفوف الخزانات الأطول من 6 أمتار نقطتي خروج.

8. الصيانة والإدارة  ضع في الاعتبار مستوى المهارات الفنية لموظفي التشغيل ومتطلبات سهولة الصيانة.

توفر خزانات السحب إمكانية تبديل جيدة للوحدة؛ أثناء الصيانة، يمكن سحب الوحدة المعيبة لاستعادة مصدر الطاقة بسرعة، ولكن التكلفة أعلى.

نماذج المفاتيح الكهربائية الشائعة والسيناريوهات القابلة للتطبيق

بعد فهم الأبعاد الأساسية، دعونا نلقي نظرة على عدة أنواع شائعة منالمفاتيح الكهربائية ذات الجهد المنخفضفي السوق. سيساعدك هذا على مطابقة متطلباتك المجردة مع منتجات محددة.

سلسلة النماذج  نوع الهيكل  الخصائص الأساسية

السيناريوهات النموذجية القابلة للتطبيق

:-----------  :------------  :---------------------------------------------------------

GGD  ثابت دوائر اقتصادية وعملية وبسيطة، ولكنها تتطلب انقطاع التيار الكهربائي للصيانة.

المؤسسات الصناعية والتعدينية، ومواقع البناء ذات الحساسية من حيث التكلفة، وعدد أقل من الدوائر، ومتطلبات منخفضة لاستمرارية إمدادات الطاقة.

GCK       السحب

تتألف من وحدات مركز التحكم في المحركات (MCC). توفر الدوائر المعزولة سلامة وموثوقية جيدة. يقدم قيمة جيدة مقابل المال.

أنظمة الطاقة والمؤسسات الصناعية والتعدينية والمباني الشاهقة التي تتطلب تحويل الطاقة وتوزيعها والتحكم في المحركات. حاليا نوع يستخدم على نطاق واسع.

GCS       السحب

تصميم محسّن يعتمد على GCK، والبنية المرنة، وقابلية التبديل الجيدة لوحدات الأدراج. كانت الإصدارات المبكرة تتمتع بمستويات حماية أقل نسبيًا.  تتطلب أنظمة التوزيع في محطات الطاقة الكبيرة ومنشآت البتروكيماويات وما إلى ذلك مستويات عالية من الأتمتة وقدرة على التعامل مع أجهزة الكمبيوتر.

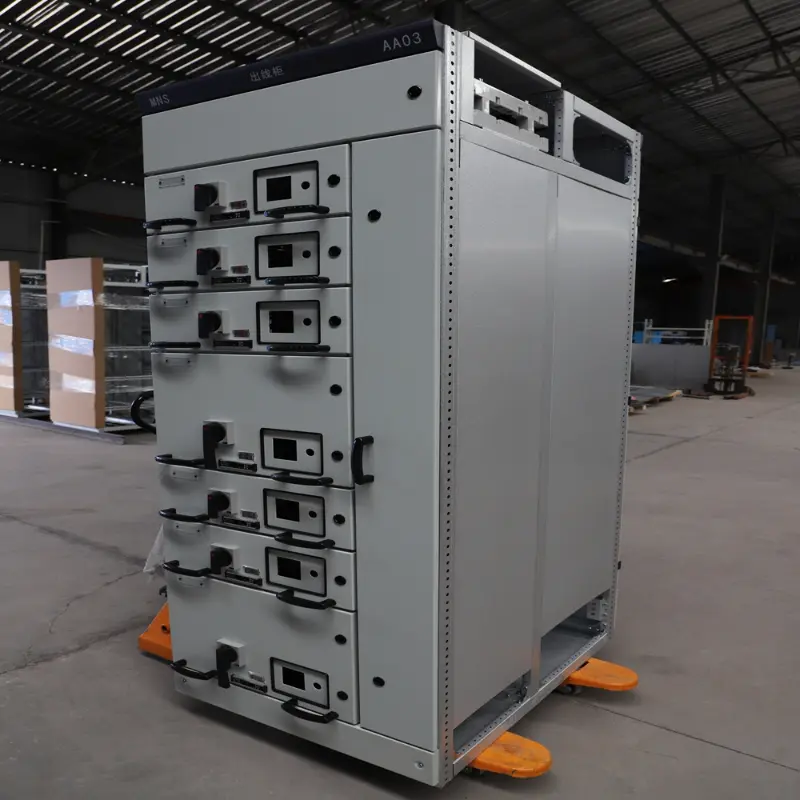

MNS       السحب

تصميم مدمج، هيكل معياري، صنعة ممتازة، مستوى حماية عالٍ، أداء فائق، ولكن تكلفة أعلى نسبيًا (حوالي ضعف تكلفة GCS).  المواقف التي تتطلب متطلبات عالية للغاية فيما يتعلق بموثوقية مصدر الطاقة والسلامة واستخدام المساحة، مثل مراكز البيانات الكبيرة والفنادق الراقية وورش التصنيع الدقيقة.

> باختصار، من GGD إلى MNS، يمكن اعتباره تقدمًا في كل من الأداء والتكلفة. بالنسبة لمعظم المشاريع التقليدية، غالبًا ما يكون GCK خيارًا حكيمًا يوازن بين الاقتصاد والموثوقية.
