ما هي المقاييس الخمسة الرئيسية لتقييم المحولات؟

خمسة مقاييس رئيسية لتقييم المحولاتالجودة، بناءً على المعايير الدولية (IEC 60076) والممارسات الهندسية الصناعية، تركز في المقام الأول على كفاءة أداء المحولات، وموثوقية السلامة، والاستقرار التشغيلي. وفيما يلي شرح منهجي للمقاييس الأساسية الخمسة:

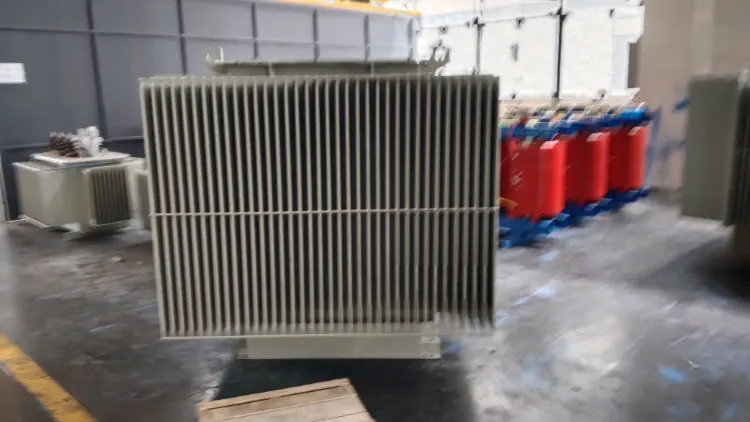

1. القدرة المقدرة

يشير إلى القدرة الواضحة التي يمكن للمحول توصيلها بشكل مستمر لفترات طويلة تحت الجهد المقنن، والتردد المقدر، وظروف التبريد المحددة، والتي يتم قياسها بـ kVA أو MVA.

الوظيفة: تحدد قدرة تحمل المحول وتكون بمثابة الأساس الأساسي للاختيار.

مبدأ الاختيار: استنادًا إلى طاقة الحمل الإجمالية (مع الأخذ في الاعتبار عامل الطاقة والعامل المتزامن)، مع الاحتفاظ بهامش 15% - 25% لتجنب التحميل الزائد والتدفئة ("حصان صغير يسحب عربة كبيرة") أو نفايات الخسارة الخاملة ("حصان كبير يسحب عربة صغيرة").

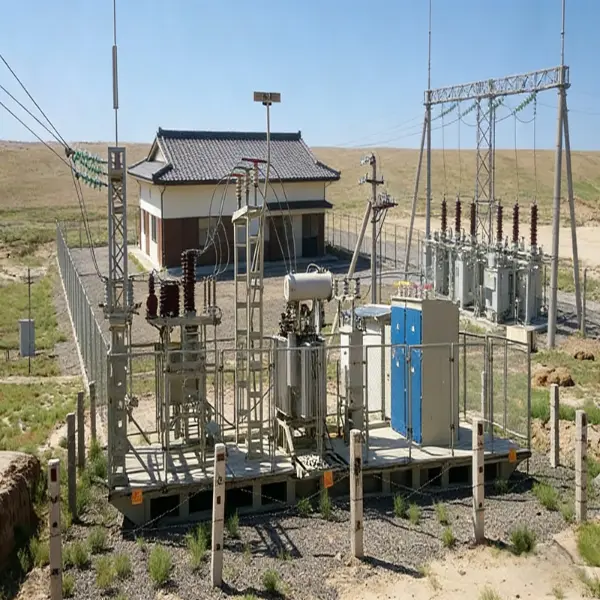

التطبيقات الهندسية: تتراوح محولات 35 كيلو فولت عادةً من 1 إلى 40 ميجا فولت أمبير، بينما تستخدم محطات التعزيز الكهروضوئية عادةً وحدات من 400 إلى 1000 كيلو فولت أمبير.

أمثلة على معلمات المنتج: يتمتع محول Deyan Electric بقدرة 35 كيلو فولت بقدرة مقدرة تبلغ 160 كيلو فولت أمبير؛ تم تصنيف المحول الجاف من النوع Xiangtong Electric بـ 400 كيلو فولت أمبير.

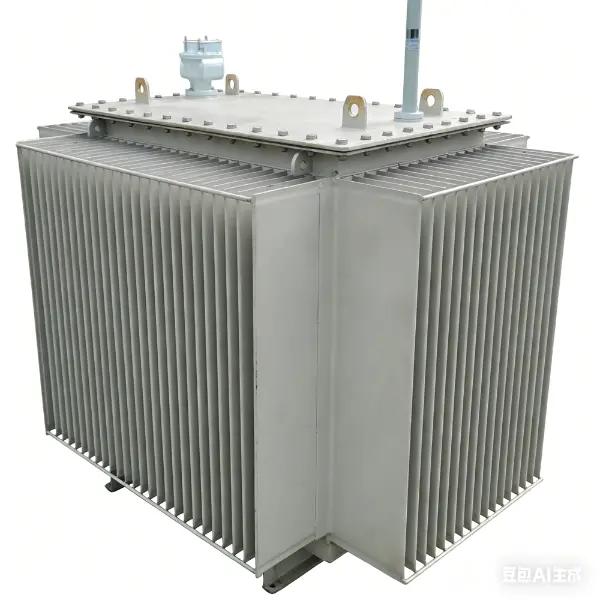

2. عدم فقدان التحميل

يُعرف أيضًا بفقد الحديد، ويشير إلى فقدان الطاقة النشط عندما يكون الجانب الثانوي للمحول مفتوح الدائرة ويتعرض الجانب الأساسي للجهد المقنن. وهو يتألف في المقام الأول من التباطؤ الأساسي وخسائر التيار الدوامي.

العوامل المؤثرة: المادة الأساسية (على سبيل المثال، صفائح فولاذ السيليكون المدرفلة على البارد والموجهة نحو الحبوب)، وعملية التصفيح، وتصميم كثافة التدفق المغناطيسي.

أهمية كفاءة الطاقة: مقياس أساسي لتقييم كفاءة طاقة المحولات. تتميز المنتجات فائقة الكفاءة بفقدان عدم التحميل ≥ 0.6 وات/كجم.

القيم النموذجية: يحتوي المحول المغمور بالزيت بقدرة 160 كيلو فولت أمبير على خسائر عدم تحميل تبلغ حوالي 280 وات؛ يمكن أن تنخفض النماذج عالية الكفاءة إلى أقل من 200 واط.

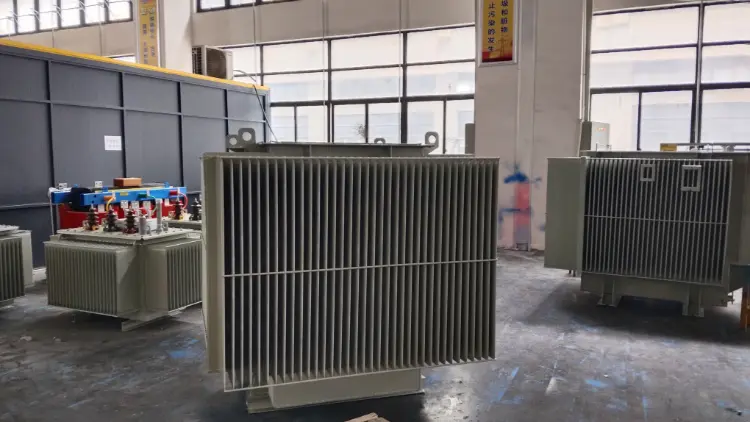

3. فقدان التحميل

المعروف أيضًا باسم فقدان النحاس، ويشير هذا إلى فقدان الطاقة النشط الناتج عن مقاومة اللف تحت التيار المقنن، بما يتناسب مع مربع تيار الحمل.

العوامل المؤثرة:

مادة الموصل (النحاس يتفوق على الألومنيوم)، ومساحة المقطع العرضي، وعملية الاتصال.

قيمة التقييم:

يؤثر بشكل مباشر على تكاليف التشغيل؛ تؤدي الخسائر الأقل إلى كفاءة أفضل في استخدام الطاقة على المدى الطويل.

القيم النموذجية:

يحتوي المحول بقدرة 160 كيلو فولت أمبير على خسائر حمل تبلغ حوالي 2820 واط، في حين يمكن التحكم في النماذج عالية الكفاءة بأقل من 2500 واط.

مثال لمعلمة المنتج: فقدان حمل محول Deyan Electric هو 2820 وات

4. مقاومة ماس كهربائى (٪)

يشير إلى النسبة المئوية للجهد المقنن المطلوب لتطبيق التيار المقنن على الجانب الأساسي عندما يكون الجانب الثانوي قصير الدائرة، مما يعكس حجم المقاومة الداخلية للمحول.

الوظائف:

يحد من تيار الدائرة القصيرة (المقاومة العالية تقلل من تيار الدائرة القصيرة)؛

يؤثر على معدل تنظيم الجهد (المقاومة الأعلى تؤدي إلى انخفاض أكبر في الجهد أثناء تقلبات الحمل).

النطاق النموذجي:

محولات التوزيع: 4%-6% (موازنة الاستقرار وانخفاض الجهد)؛

الصناعات الثقيلة (مثل أفران القوس): 8% - 15%؛

عندما تعمل وحدات متعددة بالتوازي، يجب أن يكون انحراف المعاوقة ±±0.5%.

أمثلة المنتج:

Huarui Electric: جهد مقاومة 4.5%

Xiangtong الكهربائية: 4.0% مقاومة الجهد

5. أداء العزل

يغطي قوة العزل وحالة التقادم بين اللفات وبين اللفات والأرض، مما يشكل الأساس للتشغيل الآمن.

عناصر الاختبار الأساسية:

مقاومة العزل: يتم قياسها بمقياس الضخامة، وتعكس جفاف العزل ودرجة التقادم؛

جهد تحمل تردد الطاقة: يتحمل الجهد المحدد (على سبيل المثال، 75 كيلو فولت للملفات 35 كيلو فولت) لمدة دقيقة واحدة دون انقطاع؛

التفريغ الجزئي (PD): ≥3pC هو الأمثل؛ تجاوز هذه العتبة يشير إلى تدهور العزل؛

فئة العزل: فئة A (105 درجة مئوية)، فئة F (155 درجة مئوية)، فئة H (180 درجة مئوية)، تحدد حدود ارتفاع درجة الحرارة.

الأساس القياسي: يحدد كل من GB/T 6451 وIEC 60076 بشكل إلزامي عزل الجهد الكهربي وحدود التفريغ الجزئي.

مثال لمعلمة المنتج: المحولات المصنعة في Jinghengjin لها مستوى عزل LI200AC85؛ فئة العزل الخاصة بشركة Jinyu Electric هي H.

ملاحظات تكميلية: مؤشرات مساعدة هامة أخرى

على الرغم من أنها ليست من بين "المعلمات الأساسية الخمسة"، إلا أنها تظل ضرورية في الممارسة الهندسية:

ارتفاع درجة الحرارة: ارتفاع درجة حرارة الزيت العليا أقل من 60 كلفن، وارتفاع درجة حرارة الملف أقل من 65 كلفن (IEC 60076-2)؛

مجموعة الاتصال‌: Dyn11 هو التيار الرئيسي للتوزيع، مما يمنع التشوه التوافقي الثالث ويضمن التشغيل المستقر في ظل أحمال غير متوازنة ثلاثية الطور؛

طريقة التبريد‌: يؤثر التبريد الطبيعي المغمور بالزيت (ONAN) وتبريد الهواء الجاف (AN) على كفاءة تبديد الحرارة والتطبيق البيئي؛
